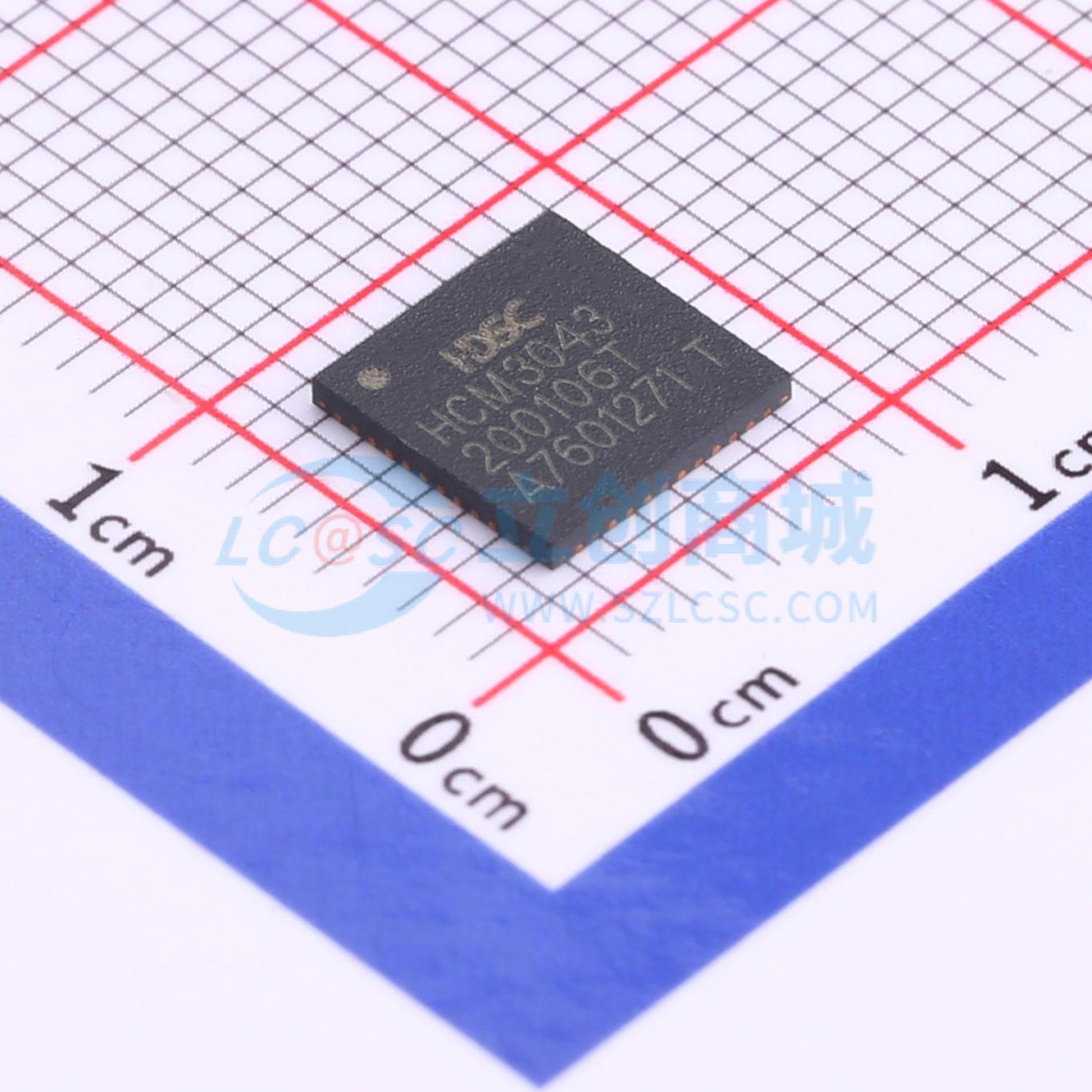

温馨提醒：图片仅供参考，商品以实物为准
HCM3043-QFN48
集成32位MCU、三相栅极驱动器和线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCM3043 使用高性能32 位微控制器(MCU)，内嵌三相半桥栅极驱动器和线性稳压器。MCU集成12 位1M sps 高精度SARADC 以及集成了比较器、运放、内置高性能PWM 定时器、多路UART、SPI、I2C 等丰富的通讯外设，内建AES、TRNG 等信息安全模块，具有高整合度、高抗干扰、高可靠性的特点。MCU 内核采用Cortex-M0+ 内核，配合成熟的Keil & IAR 调试开发软件，支持C 语言及汇编语言，汇编指令。
- 品牌名称
- XHSC(小华)
- 商品型号
- HCM3043-QFN48
- 商品编号
- C784708
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 48MHz | |
| 程序存储容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 23 | |
| ADC(位数) | 12bit | |
| 工作电压 | 5V~21V |
商品概述
HCM3043 使用高性能32 位微控制器(MCU)，内嵌三相半桥栅极驱动器和线性稳压器。MCU集成12 位1M sps 高精度SARADC 以及集成了比较器、运放、内置高性能PWM 定时器、多路UART、SPI、I2C 等丰富的通讯外设，内建AES、TRNG 等信息安全模块，具有高整合度、高抗干扰、高可靠性的特点。MCU 内核采用Cortex-M0+ 内核，配合成熟的Keil & IAR 调试开发软件，支持C 语言及汇编语言，汇编指令。 内建 LDO 线性稳压器提供 5V 电压，适合为 MCU 和外部组件供电。HCM3043 产品LDO 输入电压为 5.5V~15V/5.5V~25V ，Gate Driver 最大汲出/汲入电流为 1.0A，三相半桥栅极驱动器内置了死区时间和上下管直通保护，非常有效地阻止半桥电路损坏。为了防止因芯片工作在较低的电源电压而对功率管产生损害，芯片内部集成了欠压锁定电路来阻止该现象发生。先进的高压BCD 制程和内置共模噪声消除技术使得高边驱动器在高dv/dt 噪声环境能稳定工作，并且使芯片具有宽范的负瞬态电压忍受能力。为了延长电池的使用时间，可以通过对ENB 引脚的控制使芯片能进入到低消耗电流的待机模式。
商品特性
- 内部集成45V 三相半桥高边和低边驱动器
- 内置了死区时间
- 内置直通保护
- 高边和低边驱动器内置欠压锁定
- 兼容3.3V, 5V,15V 三种逻辑电平
- ENB 引脚控制进入到待机模式
- 驱动器汲出/汲入电流：1A/1A
- 死区时间：0.5μs(typ.)
- 优秀dv/dt 共模噪声消除电路
- 具有负瞬态电压忍受能力
- 低di/dt 栅极驱动特性，更好的EMI 性能
- 低功耗：2.5uA(Typ.)
- 最大输出电流：30mA （Sensor less） /60mA （Hall）
- 低漏电压：200mV@50mA (Vout=5V)
- 电压输入范围：5.5V~25V （Sensor less ）/5.5V~15V（Hall）
- 输出电压范围：5.0V
- 高精度：±2%
- 输出电流限制：30mA （Sensor less）/60mA（Hall）
- 48MHz Cortex- 位 CPU 平台
- HC32F030 系列具有灵活的功耗管理系统
- 5μA(3V 深度睡眠模式：所有时钟关闭，上电复位有效，IO 状态保持，IO 中断有效，所有寄存器，RAM 和 CPU 数据保存状态时的功耗
- 12μA(32.768kHz 低速工作模式：CPU 和外设运行，从flash 运行程序
- 35μA/MHz@3V@24MHz 睡眠模式：CPU 停止，外设运行，主时钟运行
- 130μA/MHz@3V@24MHz 工作模式：CPU 和外设运行，从flash 运行程序
- 4μs 唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
- 64K 字节Flash 存储器，具有擦写保护功能
- 8K 字节RAM 存储器，附带奇偶校验，增强系统的稳定性
- 通用 I/O 引脚 (23IO)
- 外部高速晶振 4MHz ~ 32MHz
- 内部高速时钟 4/8/16/22.12/24MHz
- 内部低速时钟 32.8 / 38.4KHz
- PLL 时钟 8MHz~48MHz
- 硬件支持内外时钟校准和监控
- 3 个1 通道互补通用16 位定时器
- 1 个3 通道互补输出16 位定时器
- 3 个高性能16 位定时器/计数器，支持 PWM 互补，死区保护功能
- 1 个可编程16 位定时器PCA，支持捕获比较，PWM 输出
- 1 个20 位可编程看门狗电路，内建专用10kHz 振荡器提供 WDT 计数
- 2 路 UART 标准通讯接口
- 2 路 SPI 标准通讯接口
- 2 路 I²C 标准通讯接口
- 蜂鸣器频率发生器，支持互补输出
- 硬件 CRC-16/32 模块
- 硬件32 位除法器
- AES-128 硬件协处理器
- TRNG 真随机数发生器
- 2 通道 DMA
- 全球唯一10 字节 ID 号
- 16 路12 位1Msps 采样的高速高精度SARADC，内置运放，可测量外部微弱信号
- 集成多功能运算放大器
- 集成6 位 DAC 和可编程基准输入的2 路电压比较器 VC
- 集成低电压侦测器 LVD，可配置16 阶比较电平，可监控端口电压以及电源电压
- SWD 调试解决方案，提供全功能调试器
- MCU 工作条件： -40~85°C ，1.8~5.5V
- 封装形式：QFN48支持型号HCM3043-QFN48
应用领域
- 电动工具
- 手持式吸尘器
- 扫地机器人
- 其他电机类应用
