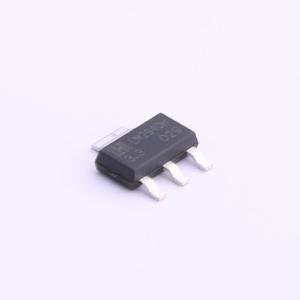

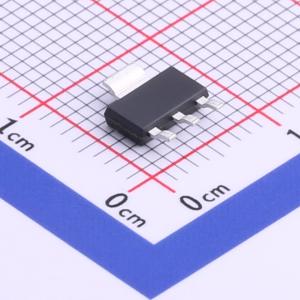

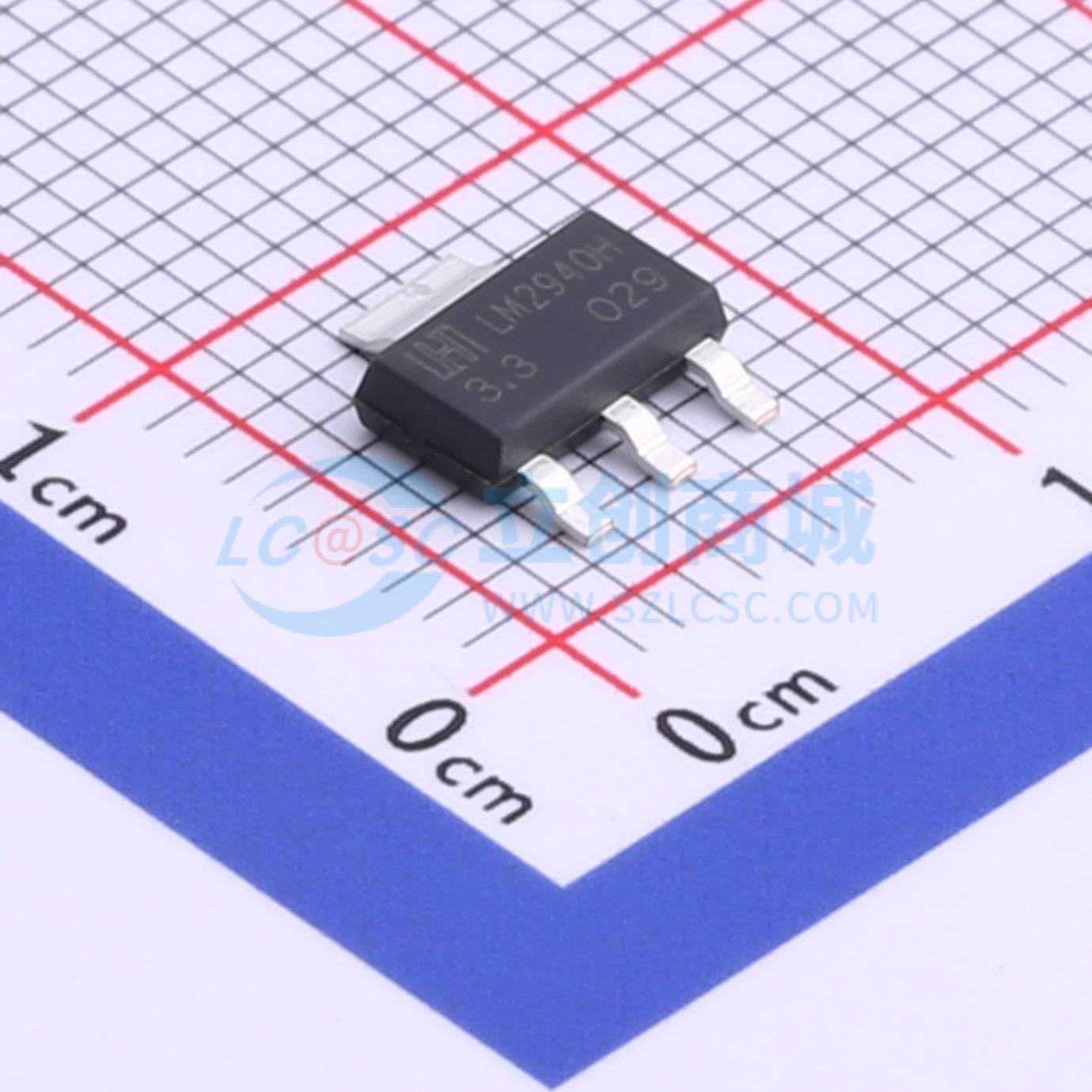

LM2940HS-3.3

1.0A低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2940H 固定正电压稳压器能够提供 1.0A 的输出电流，在整个温度范围内，其压差电压典型值为 0.4V，最大值为 0.7V。LM2940H 也专为车辆应用而设计，其所有稳压电路可防止电池反接或双电池跳接。在输入电压瞬间超过规定的最大工作电压等线路瞬变（如负载突降）期间，稳压器将自动关闭，以保护内部电路和负载
品牌名称: HTC
商品型号: LM2940HS-3.3
商品编号: C784715
商品封装: SOT-223-3L
包装方式: 编带
商品毛重: 0.187克(g)

商品参数

商品概述

LM2940H固定正电压稳压器能够提供1.0A的输出电流，在整个温度范围内，压差电压典型值为0.4V，最大值为0.7V。 LM2940H也专为车辆应用而设计，所有稳压电路都能防止电池反接或双电池跳接。在输入电压瞬间超过规定的最大工作电压的线路瞬变（如负载突降）期间，稳压器将自动关闭，以保护内部电路和负载。此外，还具备短路和热过载保护功能。

商品特性

最高工作输入电压（VIN）可达+26V
可承受+60V / -20V的电压瞬变
输出电流超过1.0A
输出电流（Iout）为1.0A时，压差电压典型值为0.4V
具备反接电池保护功能
内部短路电流限制
提供3.3V和5.0V输出电压可选

应用领域

汽车领域
工业领域

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	72dB@(120Hz)
	压差	400mV@(1A)

	属性	参数值
	静态电流(Iq)	11mA
	噪声	150uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
