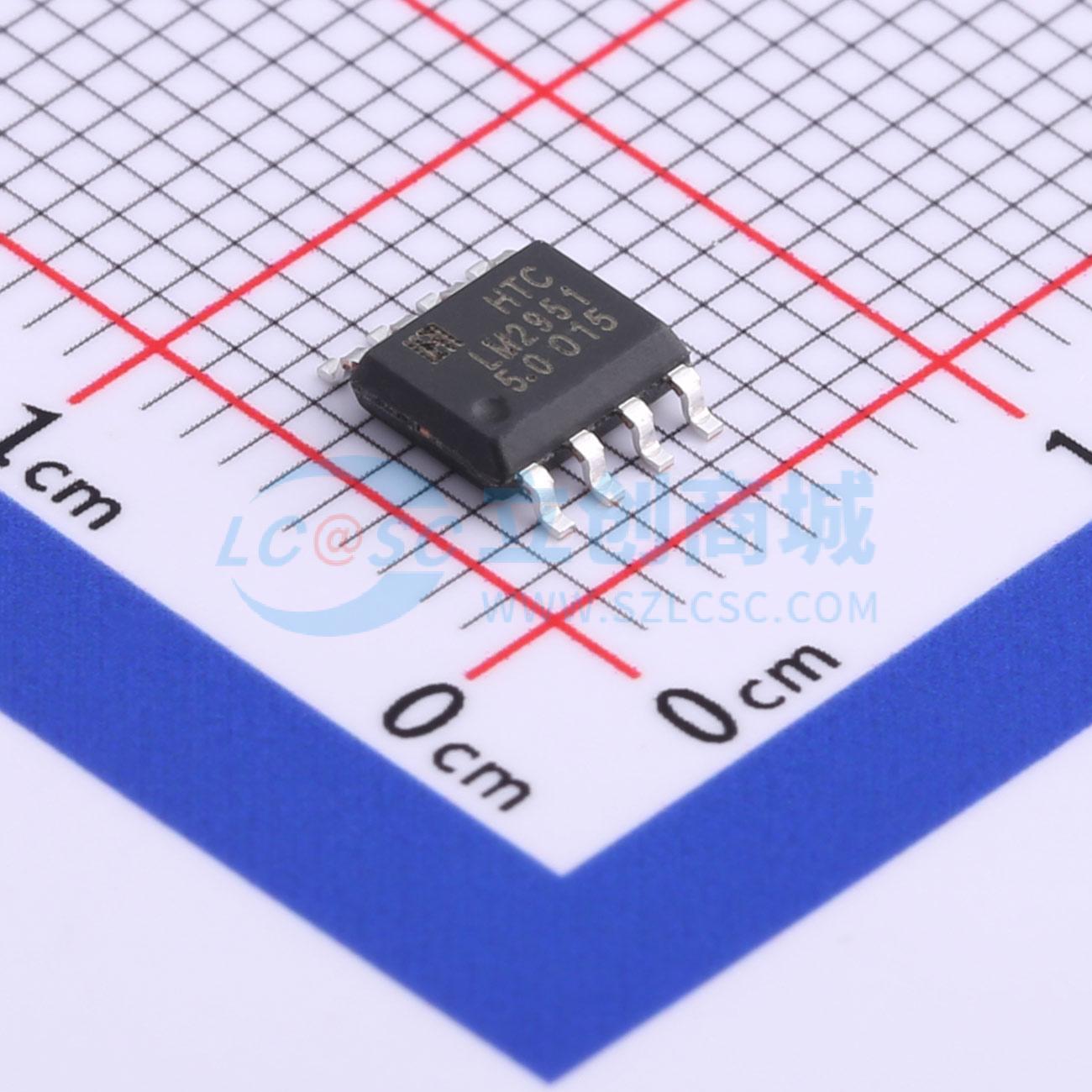

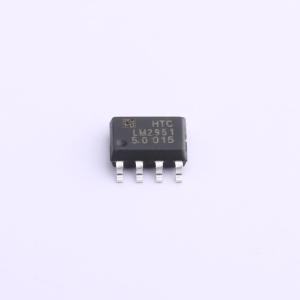

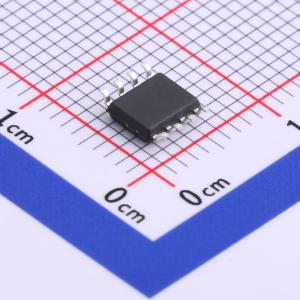

温馨提醒：图片仅供参考，商品以实物为准

LM2951D-5.0

100mA 低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2950/1是一款低功耗电压调节器。该器件是电池供电应用的理想选择，如无绳电话、无线电控制系统和便携式计算机。 LM2950/1的特点是静态电流极低（典型值为75μA），输出压降非常低（轻载时典型值为400mV，100mA时为380mV）。它包括0.5%的典型初始精度、0.05%的典型出色负载和线性调整率，以及极低的输出温度系数，这使得LM2950/1可用作低功耗电压基准。误差标志输出功能可作为上电复位，用于在输入电池电量不足导致输出电压过低时发出警告。另一特性是逻辑兼容的关断输入，可使调节器开启和关闭。LM2950/1采用8引脚塑料封装。调节器输出电压可通过引脚固定为-XX伏，也可通过外部电阻对在1.24伏至29伏之间进行编程。LM2950/1还提供与其他固定调节器兼容的3引脚TO-92封装。
品牌名称: HTC
商品型号: LM2951D-5.0
商品编号: C784711
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.127克(g)

商品参数

商品概述

LM2950/1是一款低功耗电压调节器。该器件是电池供电应用的理想选择，如无绳电话、无线电控制系统和便携式计算机。 LM2950/1的特点是静态电流极低（典型值为75μA），输出压降非常低（轻载时典型值为400mV，100mA时为380mV）。它包括0.5%的典型初始精度、0.05%的典型出色负载和线性调整率，以及极低的输出温度系数，这使得LM2950/1可用作低功耗电压基准。误差标志输出功能可作为上电复位，用于在输入电池电量不足导致输出电压过低时发出警告。另一特性是逻辑兼容的关断输入，可使调节器开启和关闭。LM2950/1采用8引脚塑料封装。调节器输出电压可通过引脚固定为-XX伏，也可通过外部电阻对在1.24伏至29伏之间进行编程。LM2950/1还提供与其他固定调节器兼容的3引脚TO-92封装。

商品特性

高精度输出电压
保证100mA输出
极低的静态电流
极严格的负载和线性调整率
极低的温度系数
电流和热保护
低压差电压
仅需1μF电容即可实现稳定
误差标志可警告输出压差
逻辑控制电子关断
输出可在1.24至29V之间编程
湿度敏感度等级3

应用领域

高效线性调节器、电压基准
电池供电系统
便携式消费设备
便携式/掌上电脑、台式/笔记本电脑
便携式仪器、无绳电话
汽车电子、无线电控制系统
开关电源后置调节器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	30V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	380mV@(100mA)
	静态电流(Iq)	75uA
	噪声	430uVrms
	工作温度	-25℃~+85℃@(Tj)
	输出极性	正极
	输出通道数	1
