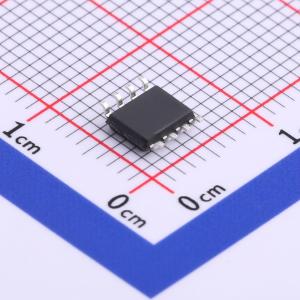

温馨提醒：图片仅供参考，商品以实物为准

LM9076D-3.3

150mA超低静态电流LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM9076是一款精度为±3%、输出电流为150mA的逻辑控制电压调节器。该调节器具有一个低电平有效、带延迟的复位输出标志，可用于在开机时以及调节器输出电压降至最小值以下时复位微处理器系统。外部电容可设置复位输出引脚恢复高电平之前的延迟时间间隔
品牌名称: HTC
商品型号: LM9076D-3.3
商品编号: C784713

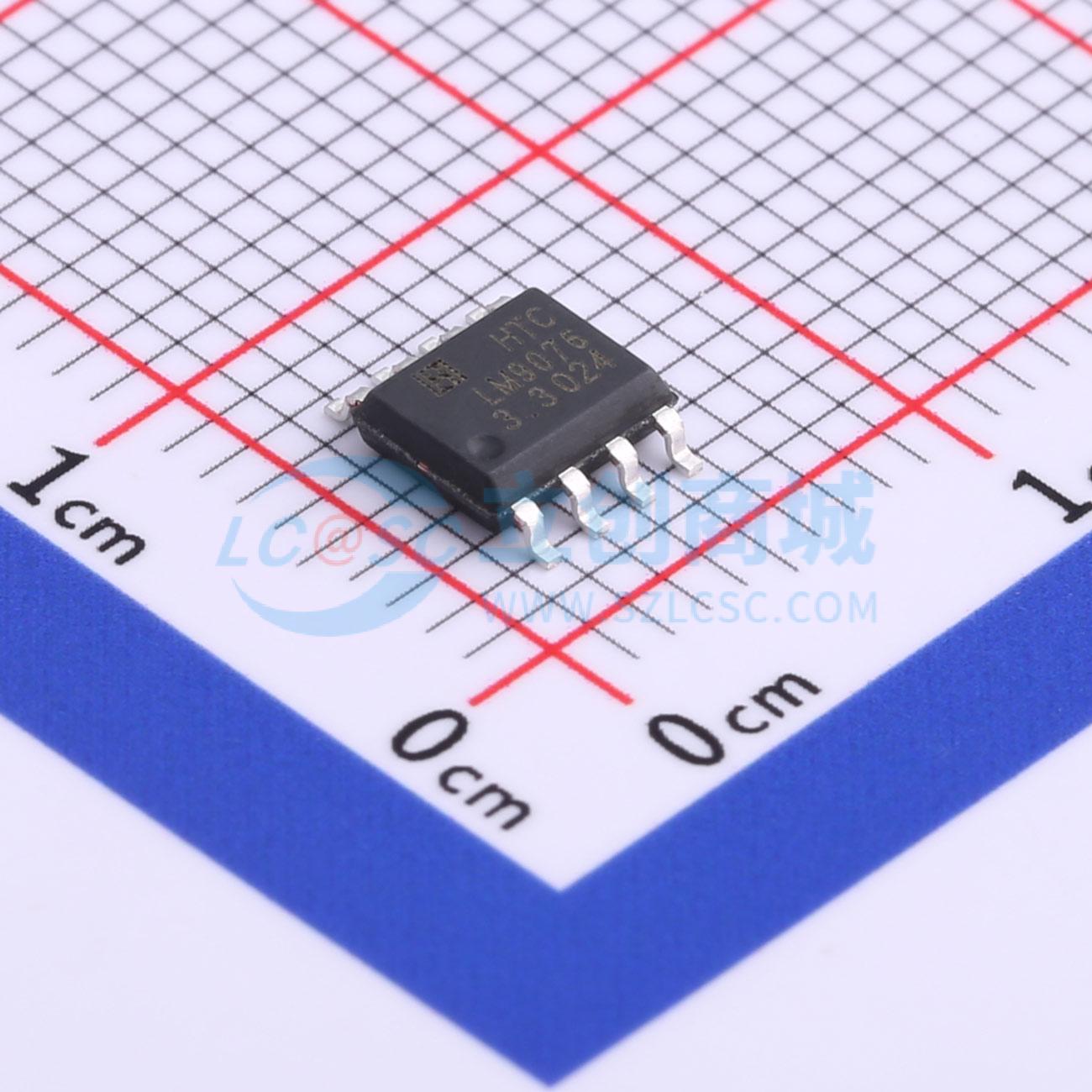

商品封装: SOP-8
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

LM9076是一款精度为±3%、输出电流为150mA的逻辑控制电压调节器。该调节器具有一个低电平有效、带延迟的复位输出标志，可用于在上电时复位微处理器系统，以及在调节器输出电压降至最小值以下时进行复位。外部电容可对复位输出引脚变为高电平之前的延迟时间间隔进行编程。 LM9076专为汽车和工业应用而设计，具备多种保护功能，如热关断、输入瞬态保护，且工作温度范围宽。LM9076采用PNP传输晶体管，可实现低压差电压工作。

商品特性

最高工作输入电压（VIN）达+40V
可承受+70V/-50V的电压瞬变
提供3.3V或5.0V输出电压可选
接地引脚电流超低，负载为100μA时典型值为25μA
输出电压（VOUT）初始精度为±1.5%
在负载和温度条件变化时，输出电压精度可达±3%
低压差电压，负载为150mA时典型值为200mV
8引脚SOP封装的LM9076D关断状态下接地引脚电流低
带延迟的复位输出引脚，用于检测低输出电压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	压差	150mV@(150mA)
	静态电流(Iq)	25uA
	特性	过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
