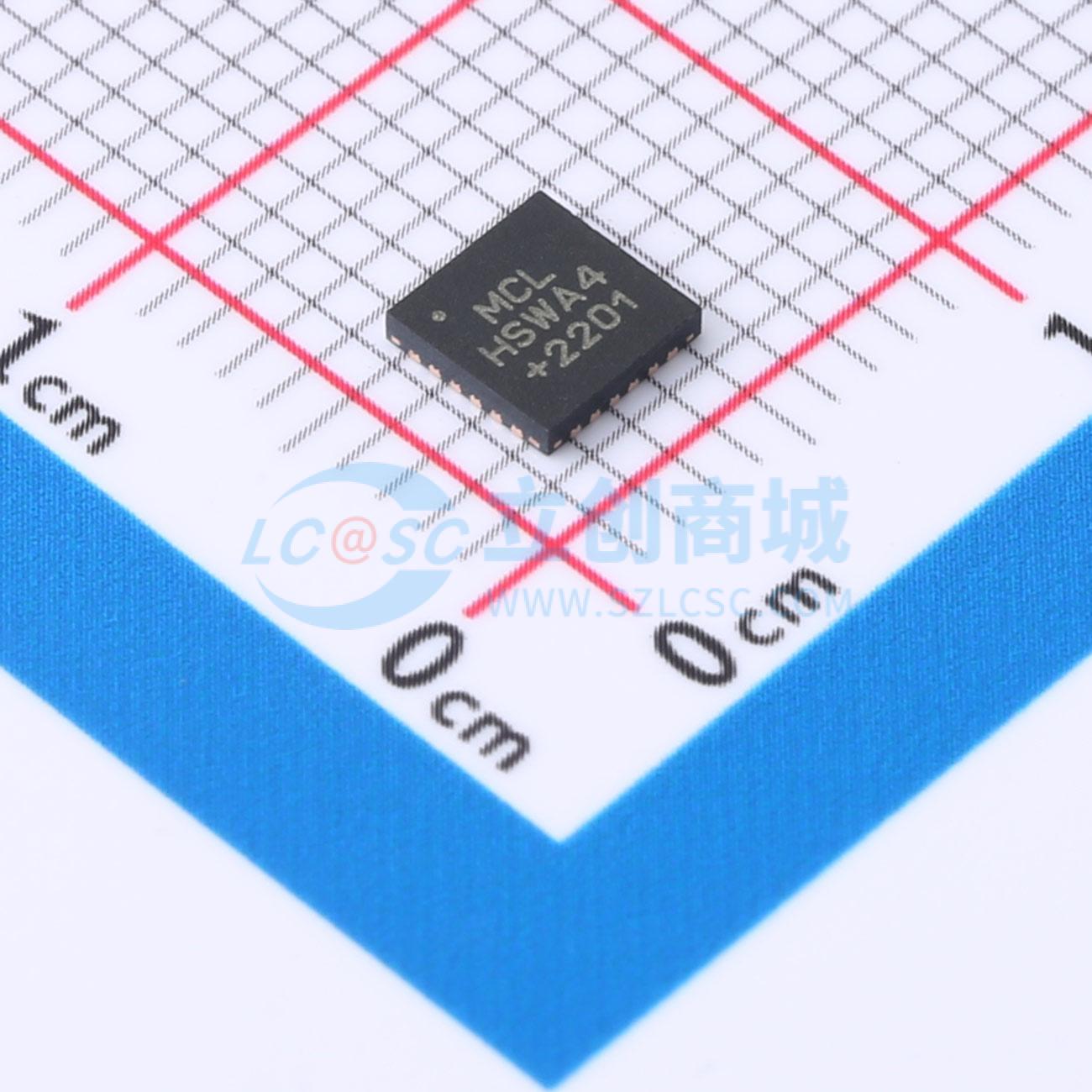

HSWA4-63DR+
30MHz至6GHz宽带吸波射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件是一款30MHz至6GHz宽带吸波射频开关，采用CMOS工艺制造，具有高隔离度、低插入损耗和快速切换时间。封装为4x4mm24引脚QFN，支持单电源供电。
- 品牌名称
- Mini-Circuits
- 商品型号
- HSWA4-63DR+
- 商品编号
- C7421700
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 30MHz~6GHz | |
| 隔离度 | 61dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.9dB | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
HSWA4-63DR+ 是一款高隔离吸收式单刀四掷（SP4T）开关，集成了 CMOS 驱动器，采用单正电源供电，典型电流消耗为 110 μA。它专为超宽带操作而设计，采用 4×4×0.9 mm 的 24 引脚小型封装，湿度敏感度等级（MSL）为 1 级。
商品特性
- 带内部驱动器的吸收式射频开关，单电源电压范围为 +2.3V 至 +5.5V
- 高隔离度，在 0.9 GHz 时典型值为 61 dB
- 低插入损耗，在 0.9 GHz 时典型值为 0.9 dB
- 高三阶交调截点（IP3），典型值为 58 dBm
- 快速开关时间，典型值为 255 ns
- 低电流消耗，典型值为 110 μA
- 抗闩锁
应用领域
- 测试与测量
- 开关矩阵
