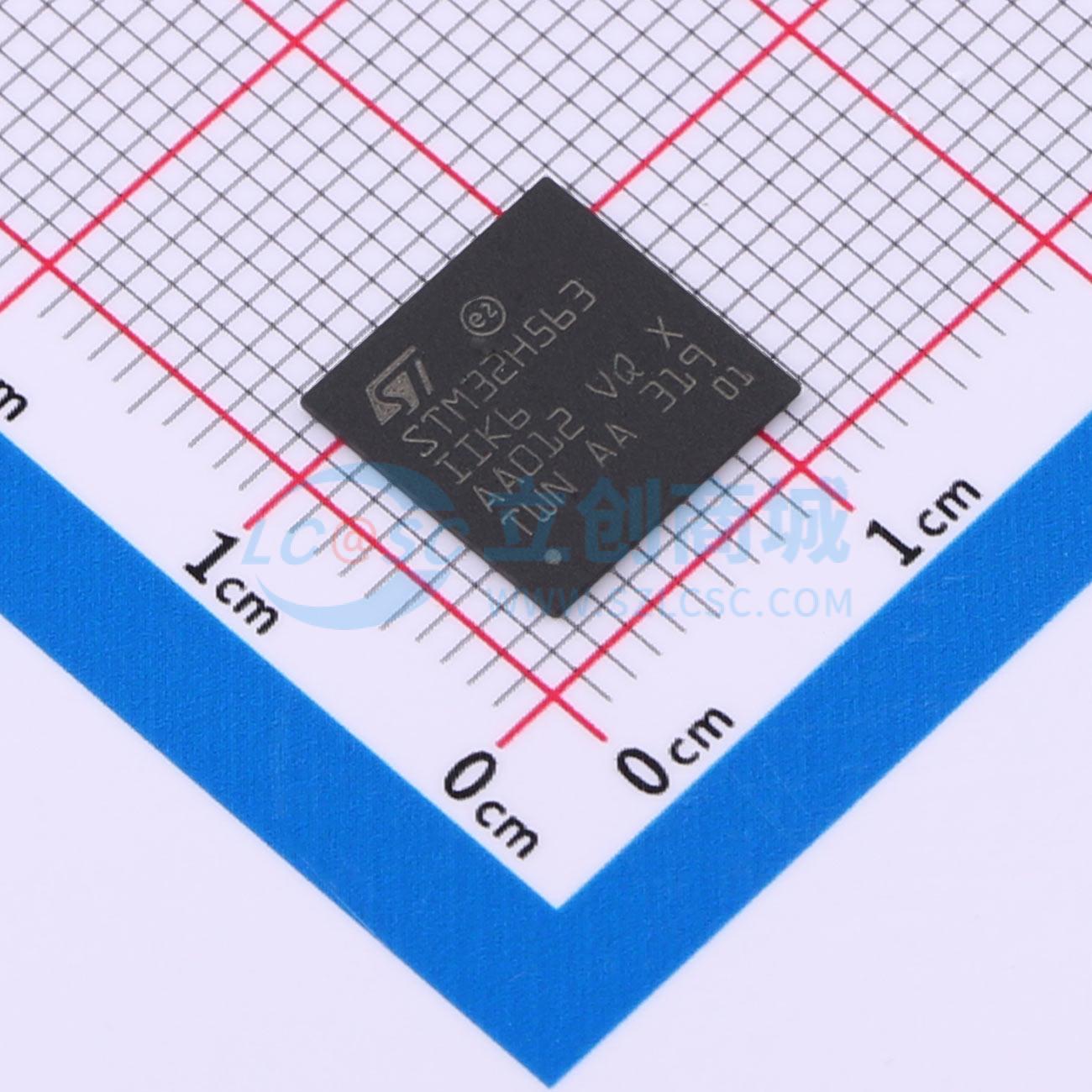

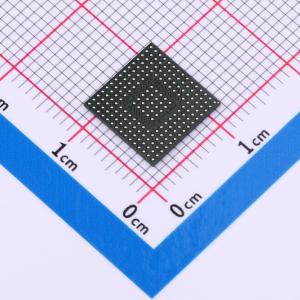

温馨提醒：图片仅供参考，商品以实物为准
STM32H563IIK6
Arm Cortex-M33 32位MCU+TrusZone+浮点运算单元（FPU），250 MHz，2 Mbyte闪存，640 Kbytes RAM，数学加速器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：包含意法半导体最先进的专利技术。 Arm Cortex-M33 CPU，带TrustZone、FPU，频率高达250 MHz，MPU，375 DMIPS（Dhrystone 2.1）。 8-Kbyte指令缓存，可实现从闪存和外部存储器的零等待状态执行；4-Kbyte外部存储器数据缓存。 1.5 DMIPS/MHz（Drystone 2.1）。 1023 CoreMark（4.092 CoreMark/MHz）。 高达2 Mbytes的嵌入式闪存，带ECC，2个存储体可读写；每个存储体高达48-Kbyte，DATA闪存具有高循环能力（100 K周期）；2-Kbyte OTP（一次性可编程）；640 Kbytes SRAM（64-Kbyte SRAM2带ECC，320-Kbyte SRAM3带灵活ECC）；4 Kbytes备份SRAM，在最低功耗模式下可用；灵活的外部存储器控制器，数据总线高达16位，支持SRAM、PSRAM、FRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器；一个Octo-SPI存储器接口，支持串行PSRAM/NAND/NOR、Hyper RAM/闪存帧格式；两个SD/SDIO/MMC接口。 内部振荡器：64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI。 外部振荡器：4-50 MHz HSE、32.768 kHz LSE
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H563IIK6
- 商品编号
- C7421766
- 商品封装
- UFBGA-176
- 包装方式
- 托盘
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 250MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 2MB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 640KB | |
| EEPROM容量 | - | |
| I/O数量 | 140 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- Arm Cortex-M33 32位MCU+TrusZone，带FPU，375 DMIP S 250 MHz，2 Mbyte闪存，640 Kbytes RAM，数学加速器
- 包含ST最先进的专利技术
- Arm Cortex-M33 CPU，带TrustZone，FPU，频率高达250 MHz，MPU，375 DMIPS（Dhrystone 2.1）
- 8-Kbyte指令缓存，支持从闪存和外部存储器零等待状态执行
- 4-Kbyte数据缓存，用于外部存储器
- 1.5 DMIPS/MHz（Drystone 2.1）
- 1023 CoreMark（4.092 CoreMark/MHz）
- 最高2 Mbytes嵌入式闪存，带ECC，2个读写同时进行的存储区
- 每个存储区最高48-Kbyte，具有高循环能力（100 K次循环）的数据闪存
- 2-Kbyte OTP（一次性可编程）
- 640 Kbytes SRAM（带ECC的64-Kbyte SRAM2和带灵活ECC的320-Kbyte SRAM3）
- 在最低功耗模式下可用的4 Kbytes备份SRAM
- 灵活的外部存储控制器，最高16位数据总线：SRAM，PSRAM，FRAM，SDRAM/LPSDR SDRAM，NOR/NAND存储器
- 一个支持串行PSRAM/NAND/NOR，Hyper RAM/flash帧格式的Octo-SPI存储接口
- 两个SD/SDIO/MMC接口
- 内部振荡器：64 MHz HSI，48 MHz HSI48，4 MHz CSI，32 kHz LSI
- 外部振荡器：4-50 MHz HSE，32.768 kHz LSE
- 最多139个带中断功能的快速I/O（多数5 V耐受）
- 最多10个独立供电至1.08 V的I/O
- 睡眠、停止和待机模式，VBAT供电RTC，32x 32位备份寄存器
- Arm TrustZone，带Armv8-M主线安全扩展
- 最多八个可配置SAU区域
- TrustZone感知和可保护外设
- 灵活的生命周期方案，带安全调试认证
- SFI（安全固件安装）
- 带TF-M的安全固件升级支持
- HASH硬件加速器
- 真随机数生成器，符合NIST SP800-90B
- 96位唯一ID
- 活动篡改检测
- 两个DMA控制器，以减轻CPU负担
- 两个双端口DMA，带FIFO
- CORDIC用于三角函数加速
- FMAC（滤波数学加速器）
- 1.71 V至3.6 V应用电源和I/O
- POR，PDR，PVD和BOR
- 嵌入式调节器（LDO）或SMPS降压转换器调节器，带可配置可扩展输出，为数字电路供电
- 最多24个定时器
- 18x 16位（包括6个低功耗16位定时器，在停止模式下可用）
- 两个32位定时器，最多四个IC/OC/PwM或脉冲计数器和正交（增量）编码器输入
- 两个看门狗
- 两个SysTick定时器
- 最多34个通信接口
- 最多四个I2C FM+接口（SMBus/PMBus）
- 一个I3C接口
- 最多12个U(S)ARTS（ISO7816接口，LIN，IrDA，调制解调器控制）和1个LP UART
- 最多六个SPI，包括三个与全双工I2S复用，用于内部音频PLL或外部时钟的音频级精度，以及当配置为同步模式时五个额外的USART提供的最多五个额外SPI（一个额外的SPI与OctoSPI复用）
- 两个SAI
- 两个FD-CAN
- 一个8到14位摄像头接口
- 一个16位并行从同步接口
- 一个HDMI-CEC
- 一个带DMA控制器的以太网MAC接口
- 一个USB 2.0全速主机和设备
- 一个USB Type-C / USB电源传输r3.1
- 两个12位ADC，最高5 MSPS
- 两个12位D/A转换器
- 数字温度传感器
- 经认证的调试和灵活的设备生命周期
- 串行线调试（SwD），JTAG，嵌入式跟踪微单元（ETM）
- ECOPACK2合规封装
