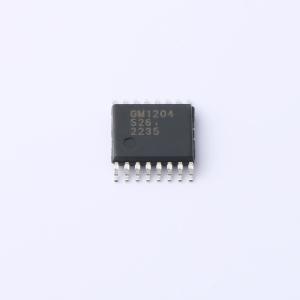

GM1204AREZ-R7

输入20V 输出可调 3A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GM1204AREZ-R7是一款低噪声、低压差线性稳压器 (LDO)，可提供3A输出电流。压差：353mV。超低噪声：9.8μVRMS（10Hz 至 100kHz）。PSSR（电源抑制比）：73dB/63dB（100Hz/100kHz）。
品牌名称: GONGMOSEMI(共模半导体)
商品型号: GM1204AREZ-R7
商品编号: C7421713
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

GM1204是一款低压差稳压器，专为快速瞬态响应而优化。该装置能够提供3A的输出电流，典型压降为325mV。工作静态电流为1mA，关机时降至1μA以下，同时压差模式下静态电流控制良好。除了快速瞬态响应外，GM1204还具有9.8μVRMS的低输出电压噪声和高达73dB的电源纹波抑制比，这使得该器件非常适合敏感的射频电源和医疗影像应用。输出电压范围为1.21V至20V。GM1204稳压器稳定，输出电容低至10μF。内部保护电路包括电流限制和热限制。该器件有1.5V、1.8V、2.5V、3.3V、5V的固定输出电压，以及1.21V参考电压的可调输出电压。GM1204稳压器提供5引脚TO - 263封装和TSSOP - 16封装。

商品特性

优化快速瞬态响应
输出电流：3A
压差电压：3A时为325mV
低噪声：9.8μVRMS（10Hz至100kHz）
电源抑制比：73dB/63dB（100Hz/100kHz）
1mA静态电流
宽输入电压范围：1.9V至20V
压差模式下静态电流小
固定输出电压：1.5V、1.8V、2.5V、3.3V、5V
1.21V至20V的可调输出
<1μA关机时的静态电流
支持最小10μF输出电容稳定
支持陶瓷输出电容稳定
热限制

应用领域

医学和影像应用
开关电源级联稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交27单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.21V~20V
	输出电流	3A
	电源纹波抑制比(PSRR)	73dB@(100Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	1mA
	噪声	9.8uVrms
	特性	过流保护；热关断
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
