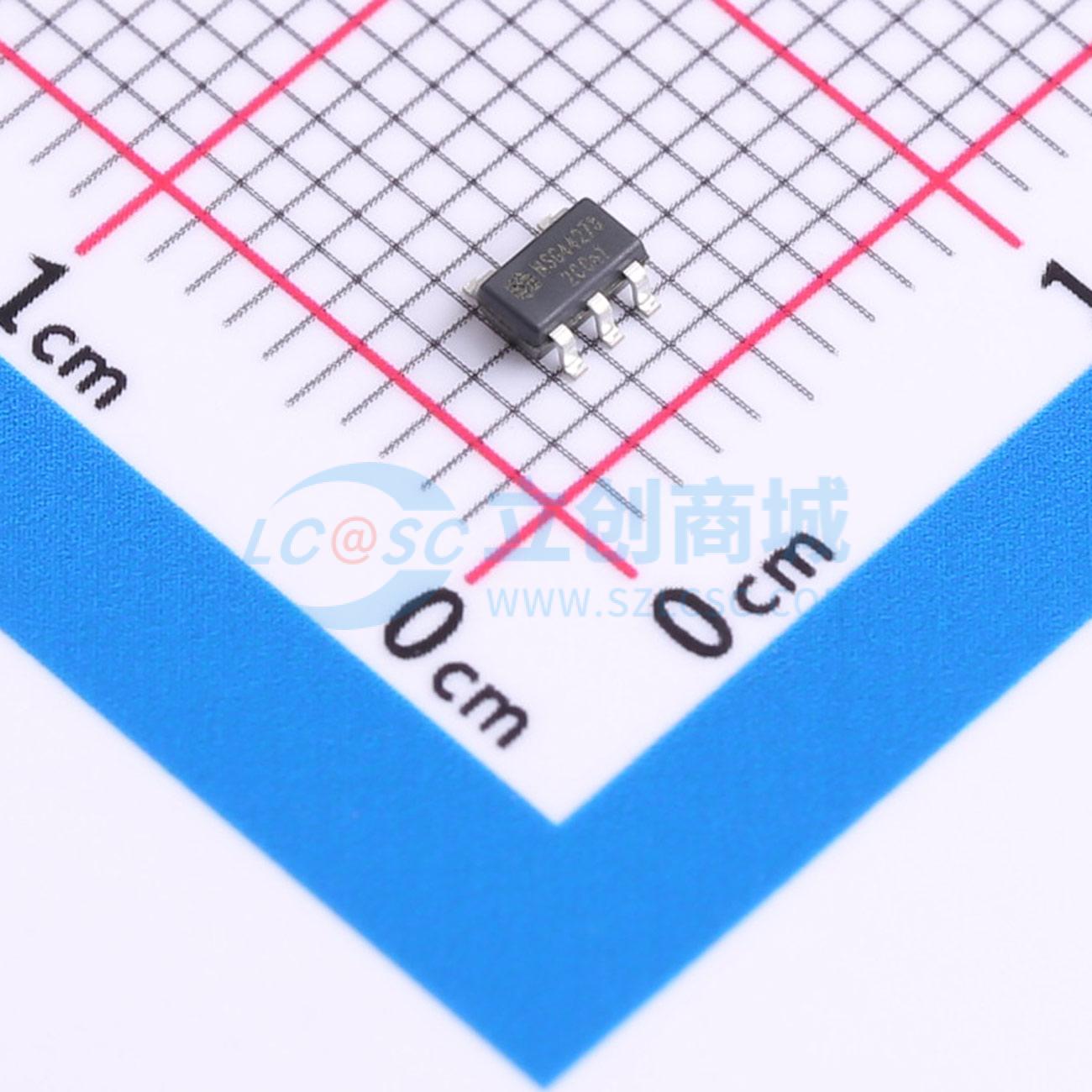

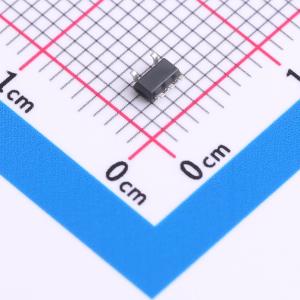

温馨提醒：图片仅供参考，商品以实物为准
NSG44273
单通道低侧同相栅极驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道、单输入（IN)、拉/灌电流：2/2A，输入耐受低至-10V
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG44273
- 商品编号
- C7421044
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0442克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 25ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 180uA |
商品概述
NSG44273是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG44273逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在 -40°C至125°C温度范围内工作。
商品特性
- CMOS施密特触发输入
- 输入输出同相位
- 兼容3.3V输入逻辑
- 工作范围：5V~25V
- 高电容负载驱动能力：在1nF负载时，开关时间<100ns
- 宽温度范围：-40°C~125°C
- 欠压锁定：欠压锁定正向阈值4.0V，欠压锁定负向阈值3.9V
- 芯片开通/关断延时特性：Ton/Toff = 50ns/50ns
- 驱动电流能力：拉电流/灌电流 = 2A/2A
- 符合RoSH标准
- SOT23 - 5
应用领域
- 交换式电源
- 开关变换器通用栅驱动器驱动MOSFETs和IGBTs
