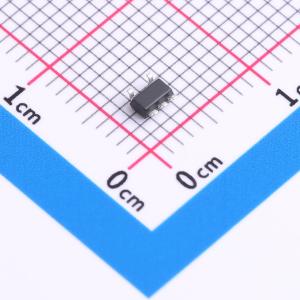

温馨提醒：图片仅供参考，商品以实物为准
NSG27517
单通道低侧同相栅极驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道、双输入（IN+&IN-)、拉/灌电流：4/4A，输入耐受低至-10V
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG27517
- 商品编号
- C7421046
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 10ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
NSG27517是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG27517逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在 -40°C至125°C温度范围内工作。
商品特性
- 双输入设计（可选择反相（IN-引脚）或非反相（IN+引脚）驱动器配置）
- 未使用的输入引脚可用于使能或禁用功能
- 兼容3.3V输入逻辑
- 工作范围：5V~25V
- 宽温度范围：-40°C~125°C
- 欠压锁定
- 欠压锁定正向阈值4.0V
- 欠压锁定负向阈值3.9V
- 芯片开通/关断延时特性
- Ton/Toff = 30ns/30ns
- 驱动电流能力
- 拉电流/灌电流 = 4A/4A
- SOT - 23 - 5封装
应用领域
- 交换式电源
- 开关变换器通用栅驱动器
- 驱动MOSFETs和IGBTs
