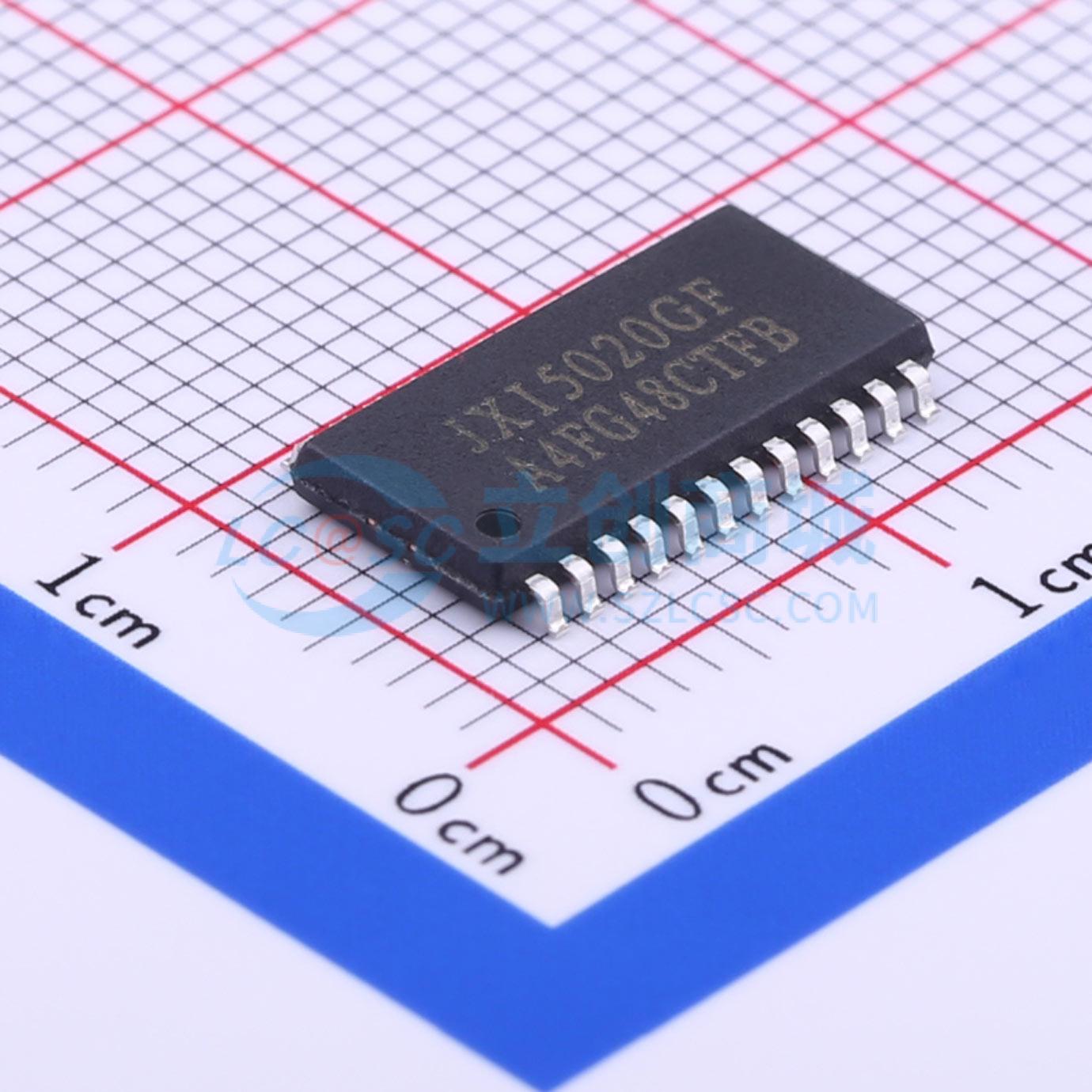

JXI5020GF-B

利用最新PrecisionDrive™技术，专为LED显示面板设计的驱动芯片，内建的CMOS位移缓存器与栓锁功能，可将串行的输入数据转换成平行输出数据格式。输入电压范围值为3.3伏特至5伏特，提供16个电流源，可在每个输出级提供3~45mA定电流量以驱动LED；单一颗芯片内输出通道的电流差异小于±2%@IoUT = 25mA，±2.5%@IoUT = 3mA；多颗芯片间的输出电流差异小于±3%；电流随着输出端耐受电压(VDS)变化，被控制在每伏特0.1%；且电流受供给电压(VDD)、环境温度的变化也被控制在1%。使用者可经由选用不同阻值的外接电阻器来调整各输出级的电流大小，精确地控制LED的发光亮度。设计保证其输出级可耐压17伏特，可在每个输出端串接多个LED。此外，亦提供25MHz的高时钟频率以满足系统对大量数据传输上的需求。

• 16个恒流输出通道
• 恒流输出值不受输出端负载电压影响，恒流范围值：3~45mA@VDD = 5V；3~30mA@VDD = 3.3V
• 极为精确的电流输出值，通道间差异值：<±1.5% (一般值)；<±2.5% (最大值)；芯片间差异值：<±1.5% (一般值)；<±3.0% (最大值)
• 利用一个外接电阻，可设定电流输出值
• 快速的输出电流响应，OE：70ns(保持输出一致性的条件下)
• 高达25MHz时钟频率
• 具Schmitt trigger输入装置
• 操作电压：3.3/5.0伏特
• 封装湿度敏感等级：3
