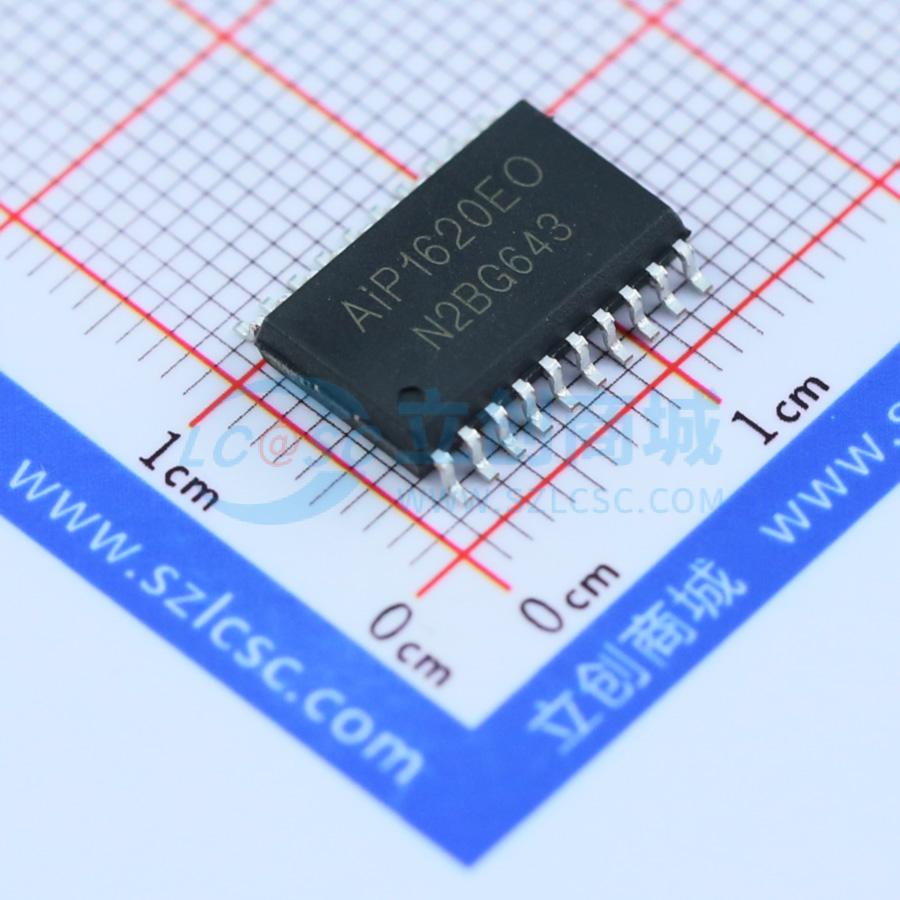

温馨提醒：图片仅供参考，商品以实物为准
AiP1620
LED驱动控制专用电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LED驱动控制专用电路，采用功率 CMOS 工艺, 显示模式（8 段×6 位~10 段×4 位）,主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动, 工作环境温度范围：-40℃～+80℃。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1620
- 商品编号
- C82676
- 商品封装
- SOP-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x6位；10段x4位 | |
| 接口类型 | - | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | BCD输入锁存功能；PWM调光；内部复位功能 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
AIP1620 是LED 驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器等电路。本产品主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。
商品特性
- 采用功率CMOS 工艺显示模式（8 段 ×6 位 ~10 段 ×4 位）
- 辉度调节电路（占空比8 级可调）
- 串行接口（CLK，STB，DIO）
- 内置RC 振荡（450KHz±5%）
- 内置上电复位电路封装形式：SOP20
应用领域
- VCR
- VCD
- DVD
- 家庭影院
