温馨提醒：图片仅供参考，商品以实物为准

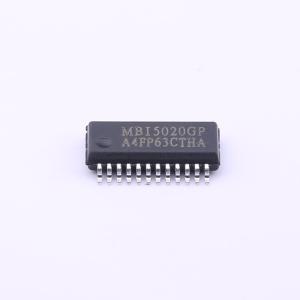

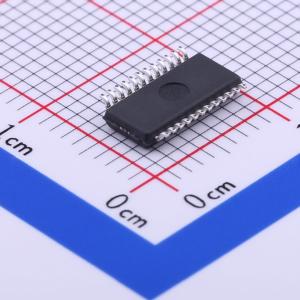

MBI5020GP-A

停产 MBI5020GP-A

描述: LED显示屏驱动芯片，JXI5020GP中国台湾封装型号
品牌名称: MBI(台湾聚积)
商品型号: MBI5020GP-A
商品编号: C82600
商品封装: SSOP-24
包装方式: 编带
商品毛重: 0.296克(g)

商品概述

MBI5020是利用最新PrecisionDrive技术，专为LED显示面板设计的驱动芯片，它内建的CMOS位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。MBI5020的输入电压范围值为3.3伏特至5伏特，提供16个电流源，可以在每个输出级提供3~30mA定电流量以驱动LED；且单一颗芯片内输出通道的电流差异小于±2% ；多颗芯片间的输出电流差异小于±3% ；电流随着输出端耐受电压变化，被控制在每伏特0.1% ；且电流受供给电压、环境温度的变化也被控制在1%。使用者可以经由选用不同阻值的外接电阻器来调整MBI5020各输出级的电流大小，藉此机制，使用者可精确地控制LED的发光亮度。 MBI5020的设计保证其输出级可耐压17伏特，因此可以在每个输出端串接多个LED。此外，MBI5020亦提供25MHz的高时钟频率以满足系统对大量数据传输上的需求。

商品特性

16个等电流输出通道
等电流输出值不受输出端负载电压影响，等电流范围值：3 - 30mA@VDD = 5V；3 - 15mA@VDD = 3.3V
极为精确的电流输出值，通道间差异值：< ± 1.5% (一般值)；< ±2.5% (最大值)；芯片间差异值：< ±1.5% (一般值)；< ±3.0% (最大值)
利用一个外接电阻，可设定电流输出值
快速的输出电流响应，OE：45ns (保持输出一致性的条件下)
高达25MHz时钟频率
具Schmitt trigger输入装置
操作电压：3.3/5伏特
封装湿度敏感等级：3

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(4000个/圆盘，最小起订量 50 个)

个

起订量：50 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数码管驱动
	工作电压	3.3V~5V
	时钟频率(fc)	25MHz

	属性	参数值
	工作温度	-40℃~+85℃
	耗散功率(Pd)	1.76W
