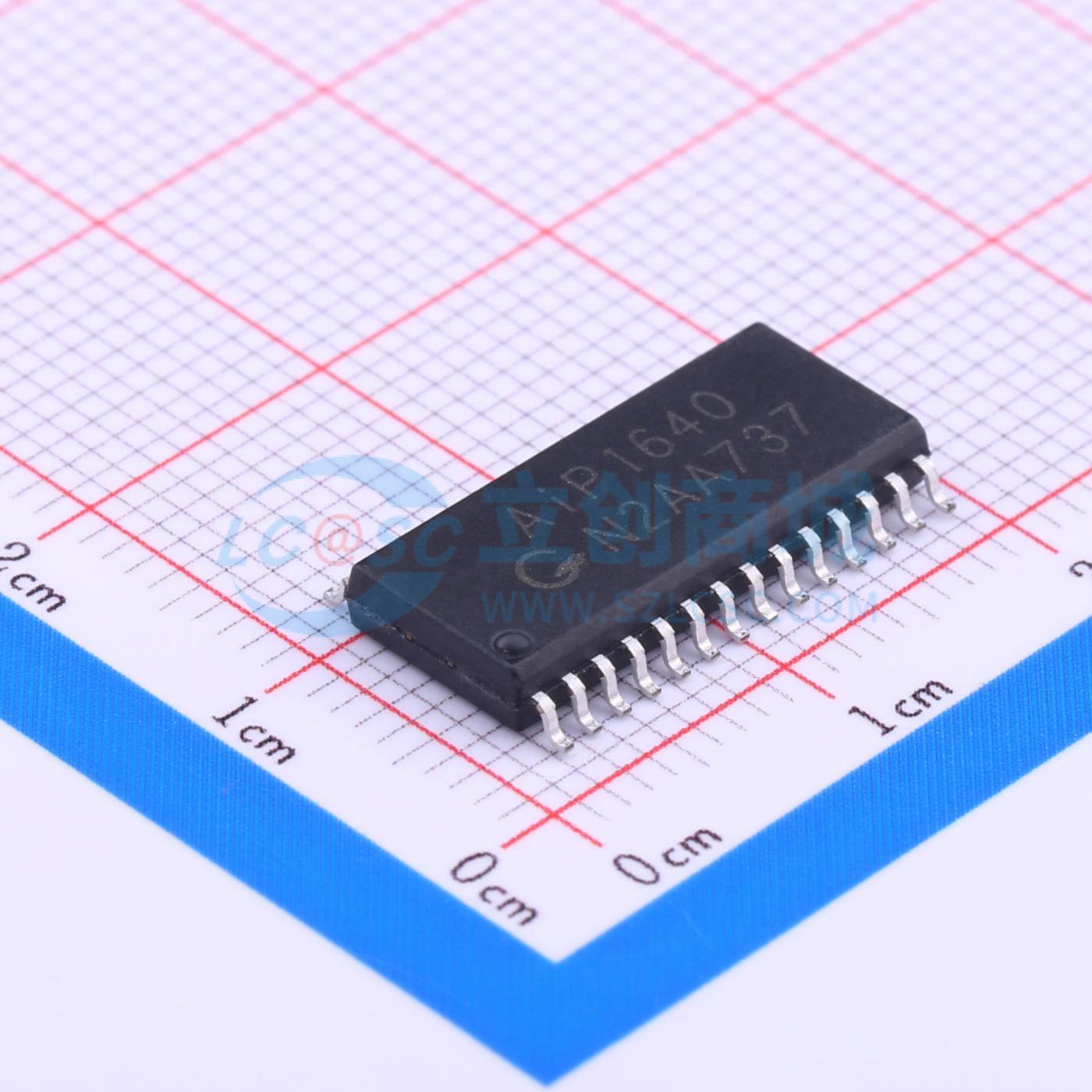

AiP1640
2线串口共阴极8段16位LED驱动控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LED（发光二极管）驱动控制专用电路，采用功率CMOS工艺，显示模式（8段*16位），本产品性能优良，质量可靠。主要应用于电子秤及小家电产品的显示屏驱动。工作环境温度范围：-40℃～+85℃。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1640
- 商品编号
- C82650
- 商品封装
- SOP-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x16位 | |
| 接口类型 | I²C | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | 150uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 60mA | |
| 功能特性 | 内置自动消隐；内置显示RAM；PWM调光 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
AiP1640是一款采用2线串行接口、专用于驱动共阴极8段16位LED的控制器，内部集成了MCU数字接口、数据锁存器和LED驱动电路。
商品特性
- 内置显示RAM
- 内置RC振荡器
- 内置自动消隐电路
- 显示辉度可通过软件调节
- 采用两线串行接口（CLK，DATA）
- 提供多种封装形式：SOP28、SSOP28(0.635mm)、TSSOP20、QFN28(4×4)
应用领域
- 电磁炉显示
- 电饭煲显示
- 空调显示
- 电子秤显示
