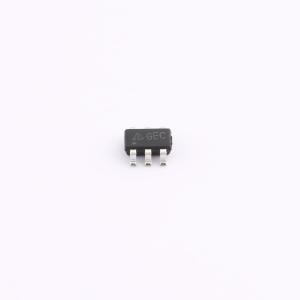

温馨提醒：图片仅供参考，商品以实物为准
AP3031KTR-G1
白光LED升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是基于电感的DC/DC升压转换器，用于驱动LED阵列。1.4A开关电流可用于不同的7'至10' LCD面板背光（通常为3*13 LED阵列）。采用1MHz恒定频率PWM控制方案，可使用小型外部组件。具备过输出电压保护，在空载条件下保护IC。还包括欠压锁定、软启动、电流限制和过温关断功能，以保护电路。有标准SOT-23-6、TSOT23-6和SOIC-8封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3031KTR-G1
- 商品编号
- C82636
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~16V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.4A | |
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AP3031 是一款基于电感的 DC/DC 升压转换器，设计用于驱动 LED 阵列。1.4A 的开关电流使得 AP3031 可以应用于不同的 7' 至 10' LCD 面板背光（通常为 3x13 LED 阵列）。该 IC 采用了恒定频率 1MHz 的 PWM 控制方案，这意味着可以使用小型外部元件。具体来说，在典型应用中，1毫米高的 4.7μH 电感和 0.47μF 输出电容就足够了。AP3031 配备了过输出电压保护功能，可在开路负载条件下保护 IC。AP3031 包含欠压锁定 (UVLO)、软启动、电流限制和过温关断 (OTSD) 功能以保护电路。AP3031 提供标准 SOT-23-6、TSOT23-6 和 SOIC-8 封装。
商品特性
- 高达92%的效率（VIN=9V, IOUT=260mA）
- 高达84%的效率（VIN=5V, IOUT=260mA）
- 快速1MHz开关频率
- 宽输入电压范围：2.7V至16V
- 低200mV反馈电压
- 输出过压保护
- 周期电流限制：1.4A
- 内置软启动
- 内置待机模式以实现高频PWM调光
- 内置热关断功能
- 欠压锁定
应用领域
- 7' 到 10' LCD 面板
- 数码相框
- GPS 接收器
- EPC PDVD
