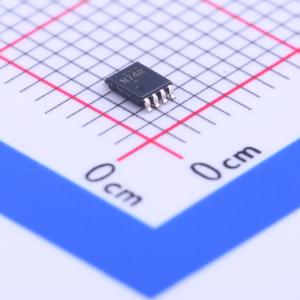

SN74LVC1G74DCUT实物图
  • SN74LVC1G74DCUT商品缩略图
  • SN74LVC1G74DCUT商品缩略图
  • SN74LVC1G74DCUT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC1G74DCUT

单路正边沿触发D型触发器,带清零和置位功能

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC1G74 具有清零和预设功能的单路上升沿触发 D 型触发器
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G74DCUT
商品编号
C82608
商品封装
VSSOP-8-0.5mm​
包装方式
编带
商品毛重
0.034克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压1.65V~5.5V
时钟频率(fc)200MHz
功能置位和复位
元件数1
每个元件位数1
输出类型-
传播延迟(tpd)4.4ns@5V,50pF
属性参数值
系列74LVC系列
灌电流(IOL)32mA
拉电流(IOH)32mA
静态电流(Iq)10uA
输入电容5pF
工作温度-40℃~+125℃
同步/异步异步
建立时间1.3ns
保持时间1.2ns

商品概述

SN74LVC1G74是单路正边沿触发带清零和预置功能的D型触发器,工作VCC范围为1.65V~5.5V。预置端或清零端为低电平时,无论其他输入电平高低,都会对输出进行置位或复位。当预置端和清零端处于非激活高电平时,满足建立时间要求的数据输入端D的数据会在时钟脉冲的上升沿传输到输出。时钟触发发生在特定电压层级,不直接与时钟脉冲的上升时间相关。保持时间间隔结束后,数据输入端D的数据变化不会影响输出电平。该器件支持部分掉电应用,Ioff电路可在器件断电时禁用输出,防止破坏性的反向电流流过器件。NanoFree封装技术将芯片作为封装使用。

商品特性

  • 提供NanoFree封装
  • 支持5V VCC工作
  • 输入可承受最高5.5V电压
  • 支持降压转换至VCC
  • 3.3V下最大传输延迟tpd为5.9ns
  • 低功耗,最大ICC为10μA
  • 3.3V下输出驱动能力为±24mA
  • VCC=3.3V、TA=25℃时,典型输出接地反弹VOLP小于0.8V
  • VCC=3.3V、TA=25℃时,典型输出VOH下冲VOHV大于2V
  • Ioff支持带电插入、部分掉电模式和反向驱动保护
  • 闩锁性能超过100mA,符合JESD 78 II类规范
  • ESD保护性能超过JESD 22规范,人体模型可达2000V,机器模型可达200V,充电器件模型可达1000V

应用领域

  • 服务器
  • LED显示屏
  • 网络交换机
  • 电信基础设施
  • 电机驱动器
  • I/O扩展器
