温馨提醒：图片仅供参考，商品以实物为准

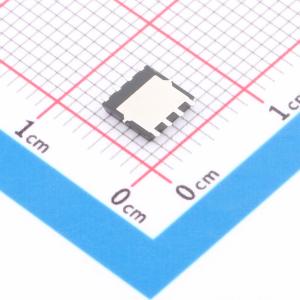

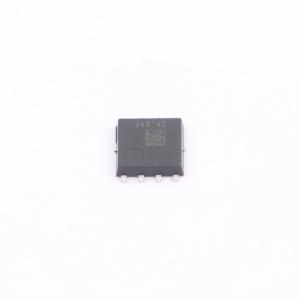

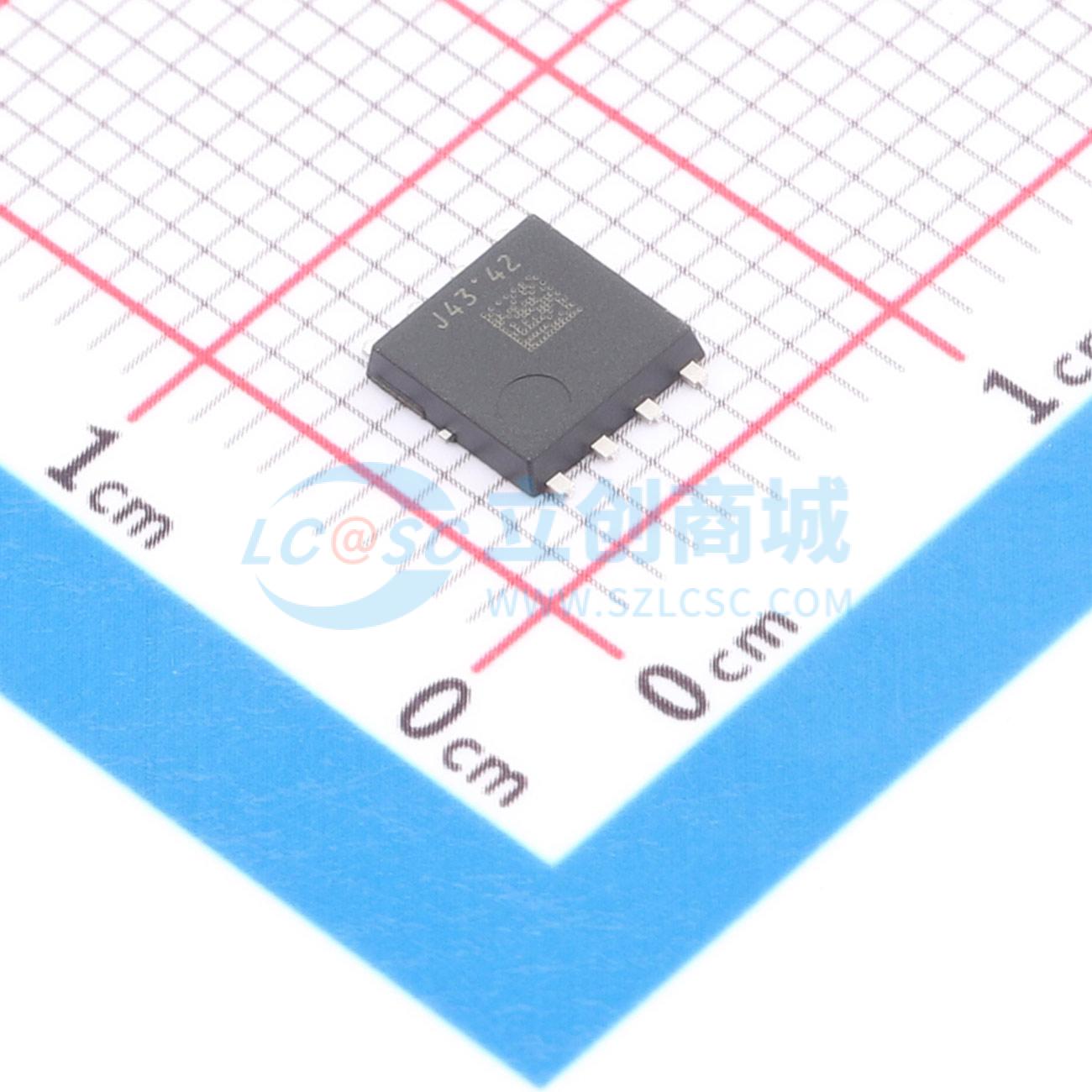

XPH4R714MC,L1XHQ
1个P沟道 耐压:40V 电流:60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- XPH4R714MC,L1XHQ
- 商品编号
- C7397254
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V | |
| 耗散功率(Pd) | 132W；960mW | |
| 阈值电压(Vgs(th)) | 2.1V | |
| 栅极电荷量(Qg) | 140nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 5.64nF | |
| 反向传输电容(Crss) | 685pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 830pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 通过AEC-Q101认证
- 小型薄封装
- 低漏源导通电阻:RDS(ON) = 3.6 mΩ(典型值)(VGS = -10 V)
- 低漏电流:IDSS = -10 μA(最大值)(VDS = -40 V)
- 增强型:Vth = -1.0至 -2.1 V(VDS = -10 V,ID = -1 mA)
应用领域
- 汽车领域
- 开关稳压器
- DC-DC转换器
- 电机驱动器
