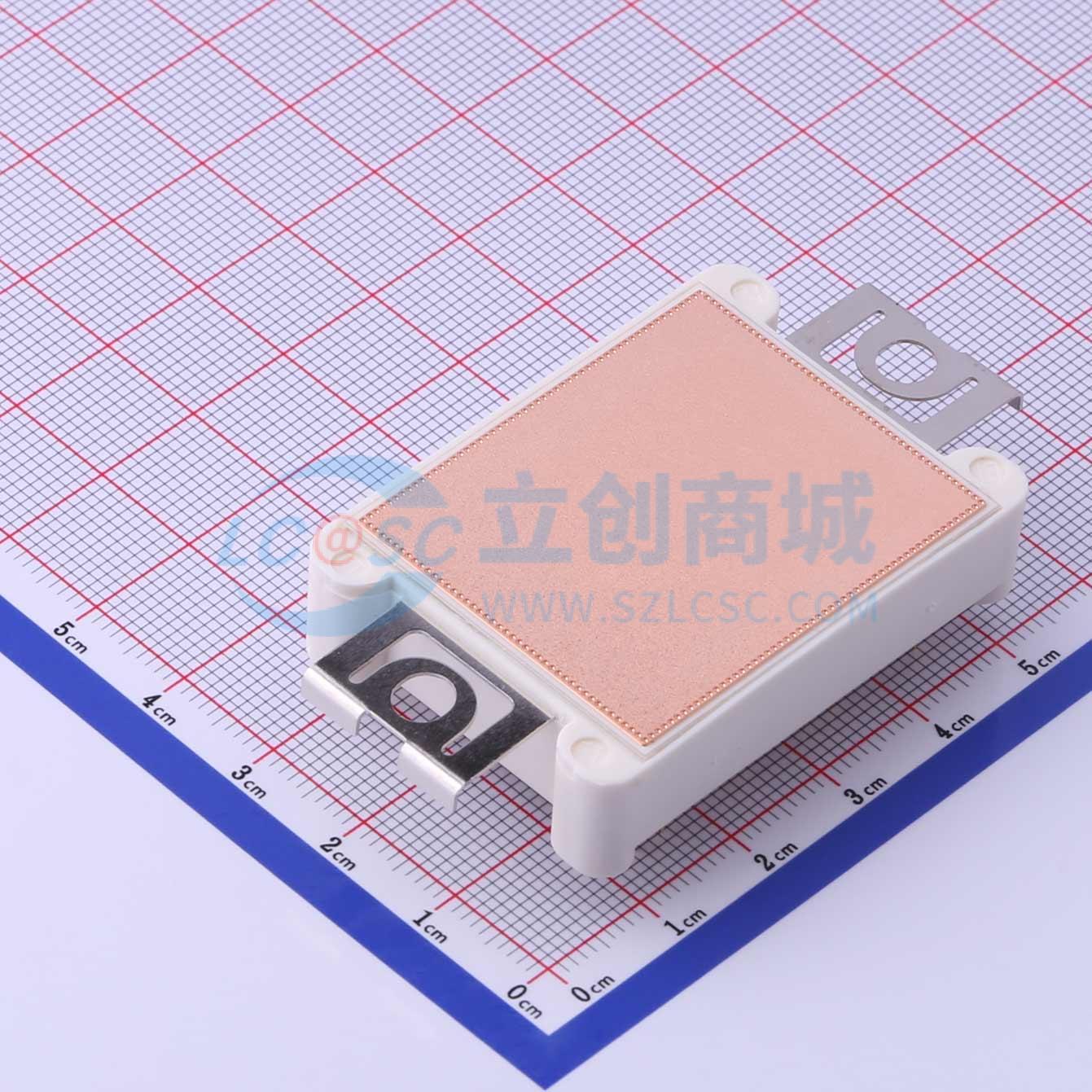

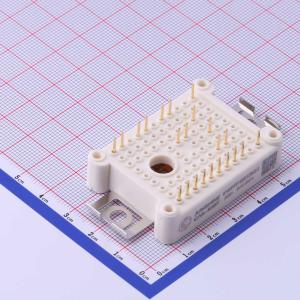

温馨提醒：图片仅供参考，商品以实物为准
KWFFP10R12NS3
1200V 10A IGBT模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JUNSHINE(君芯科技)
- 商品型号
- KWFFP10R12NS3
- 商品编号
- C780096
- 包装方式
- 盒装
- 商品毛重
- 34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 105W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 20A | |
| 集电极脉冲电流(Icm) | 20A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.85V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 59nC@200V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 860pF | |
| 输出电容(Coes) | 53pF | |
| 反向传输电容(Cres) | 16pF | |
| 开启延迟时间(Td(on)) | 35ns | |
| 关断延迟时间(Td(off)) | 167ns | |
| 导通损耗(Eon) | 560uJ | |
| 关断损耗(Eoff) | 500uJ | |
| 反向恢复时间(Trr) | 130ns | |
| 工作温度 | -40℃~+150℃ |
