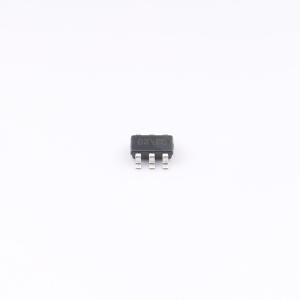

温馨提醒：图片仅供参考，商品以实物为准

SMS3.3.TCT

单向ESD 3.3V截止峰值浪涌电流：12A

描述: TVS阵列的SMS系列旨在保护敏感电子设备，使其免受因静电放电（ESD）、雷击和其他电压感应瞬态事件造成的损坏或闭锁。每个器件可保护多达四条工作电压为3.3伏的线路。SMS3.3是专门为瞬态抑制而设计的固态器件。它采用Semtech专有的EPD工艺技术制造。与传统的pn结工艺相比，EPD工艺提供了低关断电压，同时显著降低了漏电流和电容。它们具备快速响应时间、低钳位电压且无器件性能退化等特性，非常适合用于电路板级保护。SMS3.3可用于满足IEC 61000 - 4 - 2标准的抗扰度要求（4级，±15kV空气放电、±8kV接触放电）。低成本的SOT23 - 6L封装使其非常适合用于手机、个人数字助理（PDA）和笔记本电脑等便携式电子设备。
品牌名称: SEMTECH
商品型号: SMS3.3.TCT
商品编号: C780132
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.037298克(g)

商品参数

商品概述

TVS阵列SMS系列旨在保护敏感电子设备免受因静电放电（ESD）、雷击及其他电压感应瞬态事件造成的损坏或闭锁。每个器件可保护多达四条工作电压为3.3伏的线路。 SMS3.3是专门为瞬态抑制设计的固态器件，采用Semtech专有的EPD工艺技术制造。与传统的pn结工艺相比，EPD工艺可提供低箝位电压，并显著降低漏电流和电容。它们具有快速响应时间、低箝位电压且无器件性能退化等优点，适用于电路板级保护。 SMS3.3可满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的抗扰度要求。低成本的SOT23 - 6L封装使其非常适合用于手机、个人数字助理（PDA）和笔记本电脑等便携式电子设备。

商品特性

瞬态保护：
- IEC 61000 - 4 - 2（ESD）：15kV（空气放电）、8kV（接触放电）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群EFT）：40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）：12A（8/20μs）
保护四条I/O线路
工作电压：3.3V
低漏电流（< 1 μA）
低箝位电压
低电容（典型值35pF）
固态EPD TVS技术

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）和寻呼机
台式电脑和服务器
笔记本电脑、便携式电脑和平板电脑
便携式仪器
外设
MP3播放器
无绳电话

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.3V
	钳位电压	8.7V
	峰值脉冲电流(Ipp)	12A
	峰值脉冲功率(Ppp)	220W
	击穿电压	-

	属性	参数值
	反向电流(Ir)	500nA
	通道数	四路
	工作温度	-
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	35pF
