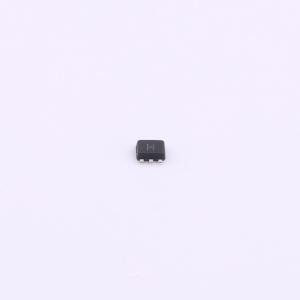

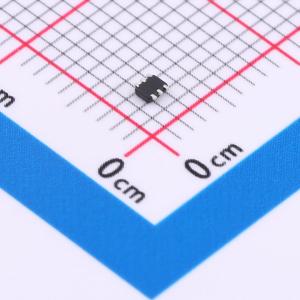

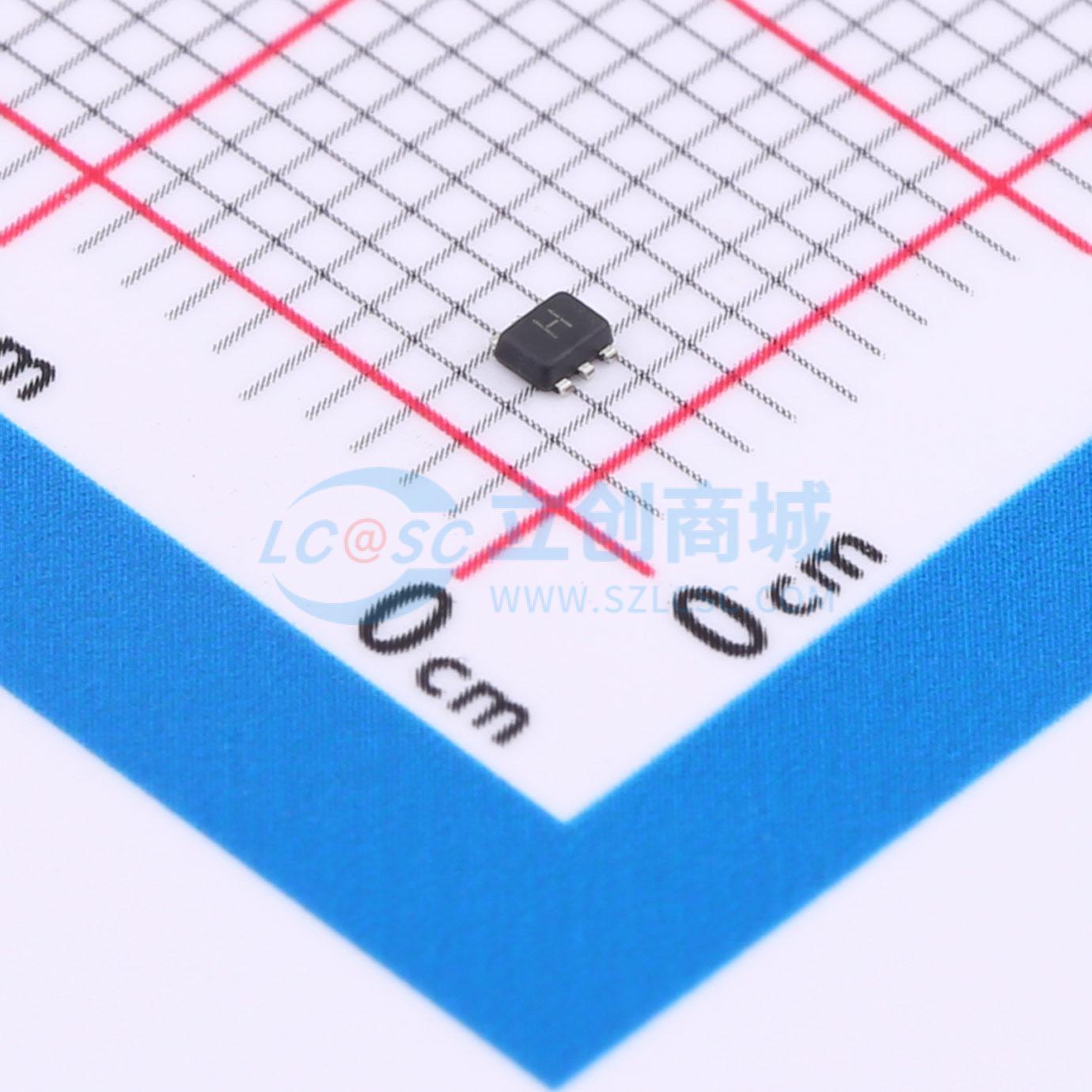

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP0504A.TCT
UCLAMP0504A.TCT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP0504A.TCT
- 商品编号
- C780133
- 商品封装
- SC-89(SOT-666)
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6V | |
| 类型 | TVS |
商品概述
μClampTM系列TVS阵列旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闭锁。它们专为电路板空间有限的应用而设计。每个器件所需的PCB面积小于2.9 mm²，可保护多达四条线路。它们是单向器件，可用于信号极性高于地电位的线路。 TVS二极管是专门为瞬态抑制而设计的固态器件。其特点是具有大截面积结，可传导高瞬态电流。它们具备电路板级保护所需的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能下降的情况。 uClamp0504A可用于满足IEC 61000 - 4 - 2标准4级的抗扰度要求。小型SC89封装使其非常适合用于便携式电子设备，如手机、个人数字助理（PDA）、笔记本电脑和数码相机。这些器件采用无铅、雾锡引脚镀层。它们兼容无铅和SnPb组装工艺。
商品特性
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）15 kV（空气放电）、8 kV（接触放电），IEC 61000 - 4 - 4（EFT）40 A（5/50ns）标准
- 保护四条I/O线
- 超小型SC - 89封装（1.7 x 1.7 x 0.6mm），所需PCB面积小于2.9 mm²
- 工作电压：5V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
-手机及配件-无绳电话-个人数字助理(PDA)-笔记本电脑和手持设备-便携式仪器-数码相机-外设-MP3播放器
