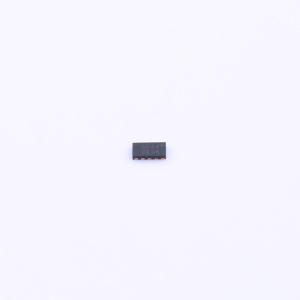

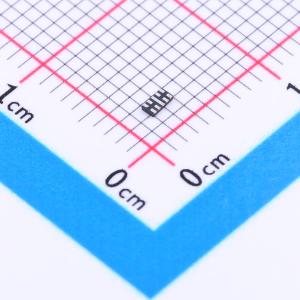

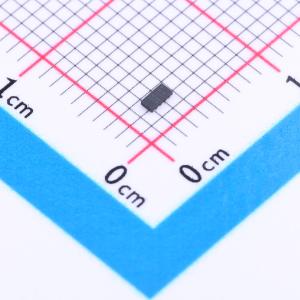

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0544T.TCT
TVS 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RailClamps是超低电容的TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感组件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0544T.TCT
- 商品编号
- C780128
- 商品封装
- DFN1910(1x2)
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
RailClamps 是专为保护高速数据接口而设计的超低电容 TVS 阵列。该系列专门用于保护连接到高速数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。 RClamp0544T 的 I/O 引脚之间典型电容仅为 0.30pF。这使其能够在超过 3GHz 的电路中使用，而不会造成信号衰减。它们可用于满足 IEC 61000 - 4 - 2 的 ESD 抗扰度要求。每个器件设计用于保护四条线路（两对差分线）。 RClamp0544T 采用 8 引脚 SLP2010P8T 封装。其尺寸为 2.0 x 1.0 x 0.4mm。引脚间距为 0.4mm，采用无铅 NiPdAu 镀层。通过允许走线直接穿过器件，它们便于 PCB 布局。小尺寸、低电容和高水平的 ESD 保护相结合，使其成为如迷你 HDMI、MDDI、USB 和 eSATA 接口等应用的灵活解决方案。
商品特性
- 高速数据线的 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）± 18kV（空气）、± 12kV（接触）；IEC 61000 - 4 - 5（雷击）5A（8/20μs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 针对高速线路优化的封装设计
- 直连式设计
- 保护四条 I/O 线
- 低电容：典型值 0.3pF（I/O 到 I/O）
- 低钳位电压
- 低工作电压：5V
- 固态硅雪崩技术
应用领域
- 手机及配件
- HDMI
- MDDI 端口
- USB 3.0
- LVDS
- eSATA
- PCI Express
