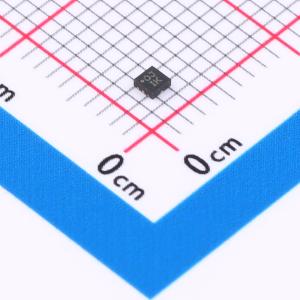

温馨提醒：图片仅供参考，商品以实物为准

SC195ULTRT

3.5MHz 500mA 同步降压DC-DC稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SC195是一款高效、500mA同步降压DC-DC稳压器,适用于2.9V至5.5V的输入电压范围。输出电压可在0.8V至3.3V之间调节,具有15种可编程输出电压设置。该器件具有高效率、快速瞬态响应、自动PSAVE模式、过压保护、短路保护和过温保护等功能。适合用于需要高效率和小PCB占位的应用,如智能手机、MP3播放器和个人导航设备等。
品牌名称: SEMTECH
商品型号: SC195ULTRT
商品编号: C780131
商品封装: MLPQ-8(1.5x1.5)
包装方式: 编带
商品毛重: 0.778克(g)

商品参数

商品概述

SC195是一款高效的500mA降压稳压器，设计用于在2.9V至5.5V的输入电压范围内工作。该输入电压范围使其非常适合对空间有要求的电池供电应用。SC195还具备十五种可编程输出电压设置，可通过四个控制引脚进行选择，无需外部反馈电阻。输出电压可以固定为单一设置，也可以在不同电平之间动态切换。将四个控制引脚全部拉低可禁用输出。 SC195在正常PWM（脉冲宽度调制）模式下以固定的3.5MHz开关频率工作。可变频率PSAVE（节能）模式用于针对每个输出设置优化轻载时的效率。内置迟滞功能可防止两种模式之间出现抖动。 SC195具备多种保护功能，可在恶劣条件下保护器件。这些功能包括短路保护、过温保护、欠压锁定和软启动，以控制浪涌电流。这些特性，再加上1.5x1.5x0.6（mm）的小型封装，使SC195成为一款通用器件，非常适合需要高效率和小PCB尺寸的产品中的降压调节应用。

商品特性

输入电压 — 2.9V至5.5V
输出电压 — 0.8V至3.3V
输出电流能力 — 500mA
效率高达94%
15种可编程输出电压
通过自动PSAVE模式实现高光负载效率
快速瞬态响应
振荡器频率 — 3.5MHz
100%占空比能力
静态电流 — 典型值38μA
关断电流 — 典型值0.1μA
内部软启动
过压保护
电流限制和短路保护
过温保护
欠压锁定
浮动控制引脚保护
MLPQ-UT8 1.5x1.5x0.6（mm）封装
无铅、无卤，符合RoHS/WEEE标准

应用领域

智能手机和移动电话
MP3/个人媒体播放器
个人导航设备
数码相机
单节锂离子电池或3节镍氢/镍镉电池设备
具有3.3V或5V内部电源轨的设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~5.5V
	输出电压	800mV~3.3V
	输出电流	500mA
	开关频率	3.5MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
