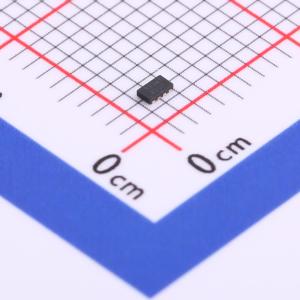

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3324T.TCT
RCLAMP3324T.TCT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP3324T.TCT
- 商品编号
- C780129
- 商品封装
- UFDFN-6(1x1.7)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲功率(Ppp) | 75W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 3.8V | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 类型 | ESD |
商品概述
RClamp3324T可为USB3.0、HDMI1.3/1.4及其他高速端口提供ESD保护。其特点是，根据IEC 61000 - 4 - 2标准，最大ESD耐受电压高，接触放电为±25kV，空气放电为±30kV。RClamp3324T旨在最大程度降低ESD峰值钳位和TLP钳位。ESD峰值钳位电压极低，且各引脚的该电压大致相同。动态电阻低至0.35欧姆（典型值），处于行业领先水平。每条线路对地的典型电容约为0.40pF。这使得RClamp3324T可用于超过5GHz的应用，且不会造成信号衰减。这些器件采用Semtech专有的低电压EPD技术制造，在高达3.3伏的工作电压下具有卓越的特性。每个器件最多可保护四条线路（两对高速线）。 RClamp3324T采用6引脚SLP1710P4T封装。其尺寸为1.7×1.0mm，标称高度为0.40mm。引脚的标称间距为0.40mm。直插式封装设计简化了PCB布局，并能保持高速线路的信号完整性。 低ESD峰值钳位、低动态电阻和创新的封装设计相结合，使该器件能够为USB 3.0、HDMI和V - By - One接口等应用提供最高级别的ESD保护。
商品特性
- 符合IEC 61000 - 4 - 2（ESD）标准，为高速数据线提供ESD保护，空气放电±30kV，接触放电±25kV；符合IEC 61000 - 4 - 5（浪涌）标准，5A（8/20μs）；符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50ns）
- 直插式设计
- 保护四条高速线路
- 低电容：典型值0.40pF（I/O对地）
- 低ESD钳位电压
- 极低的动态电阻：0.35欧姆（典型值）
- 固态硅雪崩技术
应用领域
- USB 3.0
- HDMI 1.3/1.4
- 10GBase - T以太网
- V - By - One
- 显示端口
- MHL
- LVDS接口
- eSATA接口
