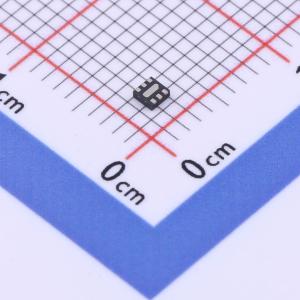

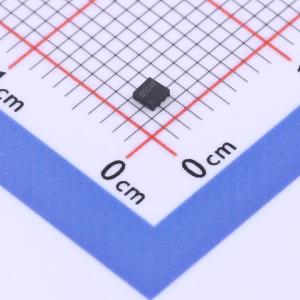

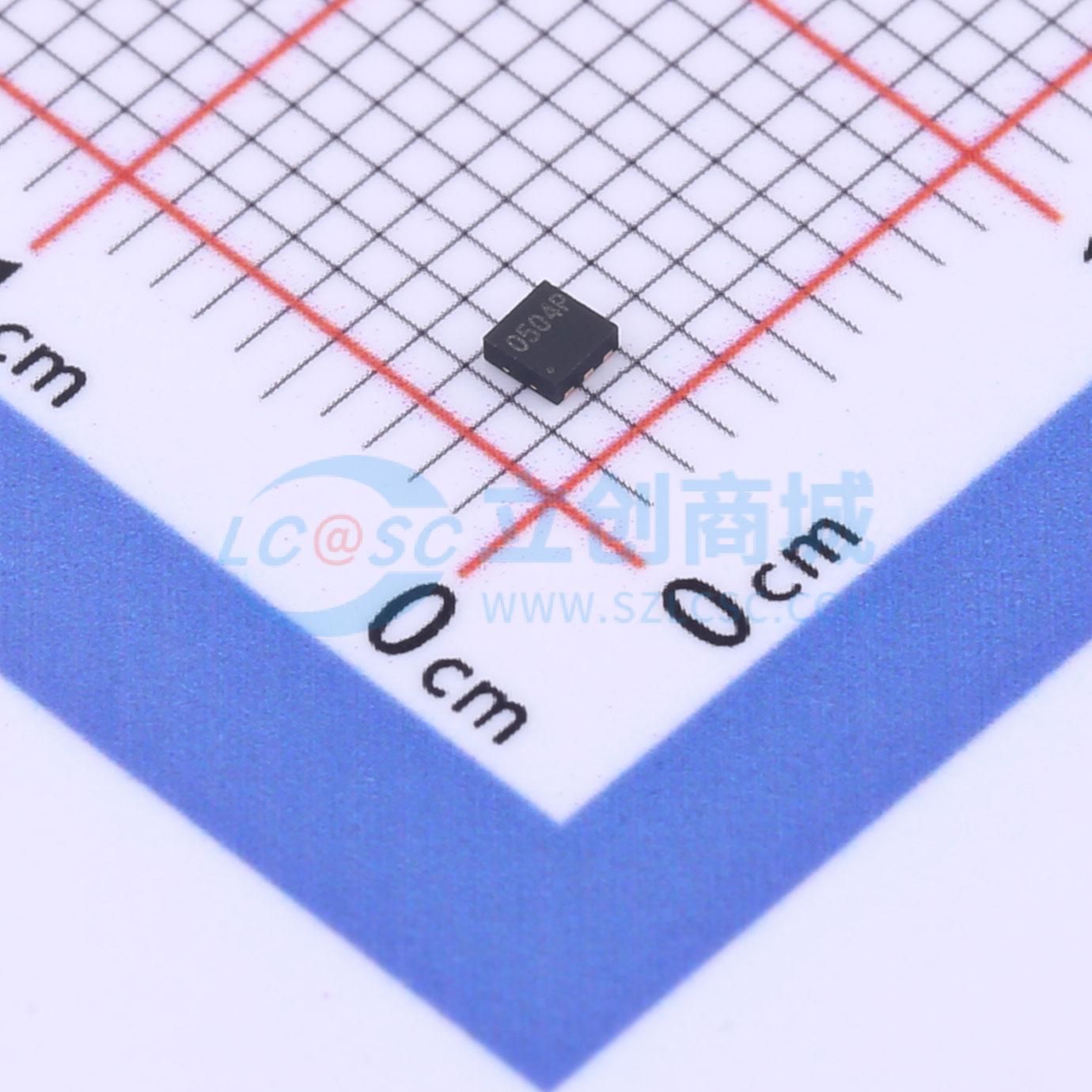

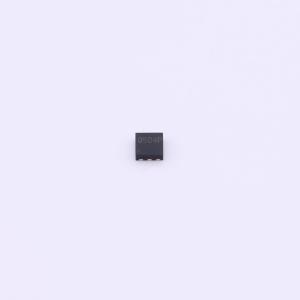

RCLAMP0504P.TCT
TVS 5V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RailClamps 是低电容 TVS 阵列，旨在保护高速数据接口。该系列专为保护连接到数据和传输线路的敏感元件而设计，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在单个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部 TVS 二极管将瞬态电压钳位到安全水平。低电容阵列配置允许用户保护多达四条高速数据线。RClamp0504P 采用 6 引脚、符合 RoHS 标准的 SLP1616P6 封装。其尺寸为 1.6x1.6x0.60mm。引脚间距为 0.5mm，采用无铅 NiPdAu 镀层。它们可用于满足 IEC 61000 - 4 - 2 标准 4 级（15kV 空气放电、8kV 接触放电）的 ESD 抗扰度要求。小尺寸、低电容和高 ESD 浪涌能力的结合使其非常适合用于便携式应用，如手机、下一代彩色 LCD 显示器、USB 和多媒体卡接口。
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0504P.TCT
- 商品编号
- C780000
- 商品封装
- UFDFN-6-EP
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3pF |
商品概述
RailClamps 是低电容 TVS 阵列，专为保护高速数据接口而设计。该系列专门用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
独特的设计在单个封装中集成了具有浪涌额定值的低电容转向二极管和一个 TVS 二极管。在瞬态条件下，转向二极管将瞬态电流导向接地。内部 TVS 二极管将瞬态电压钳位到安全水平。低电容阵列配置允许用户保护多达四条高速数据线。
RClamp0504P 采用 6 引脚、符合 RoHS 标准的 SLP1616P6 封装。其尺寸为 1.6 x 1.6 x 0.60mm。引脚间距为 0.5mm，表面采用无铅 NiPdAu 处理。它们可用于满足 IEC 61000 - 4 - 2 标准第 4 级（15kV 空气放电、8kV 接触放电）的 ESD 抗扰度要求。小尺寸、低电容和高 ESD 浪涌能力的结合使其非常适合用于便携式应用，如手机、下一代彩色 LCD 显示器、USB 和多媒体卡接口。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 带有内部 TVS 二极管的浪涌额定二极管阵列
- 小封装（1.6 x 1.6mm）节省电路板空间
- 可保护多达四条 I/O 线和电源线
- 低电容（<3pF），适用于高速接口
- 至 2.0 GHz 无插入损耗
- 低泄漏电流和钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- USB 2.0 和 USB OTG
- 多媒体卡（MMC）接口
- SD 卡接口
- MDDI 端口
- SIM 端口
- 键盘
- 千兆以太网
