温馨提醒：图片仅供参考，商品以实物为准

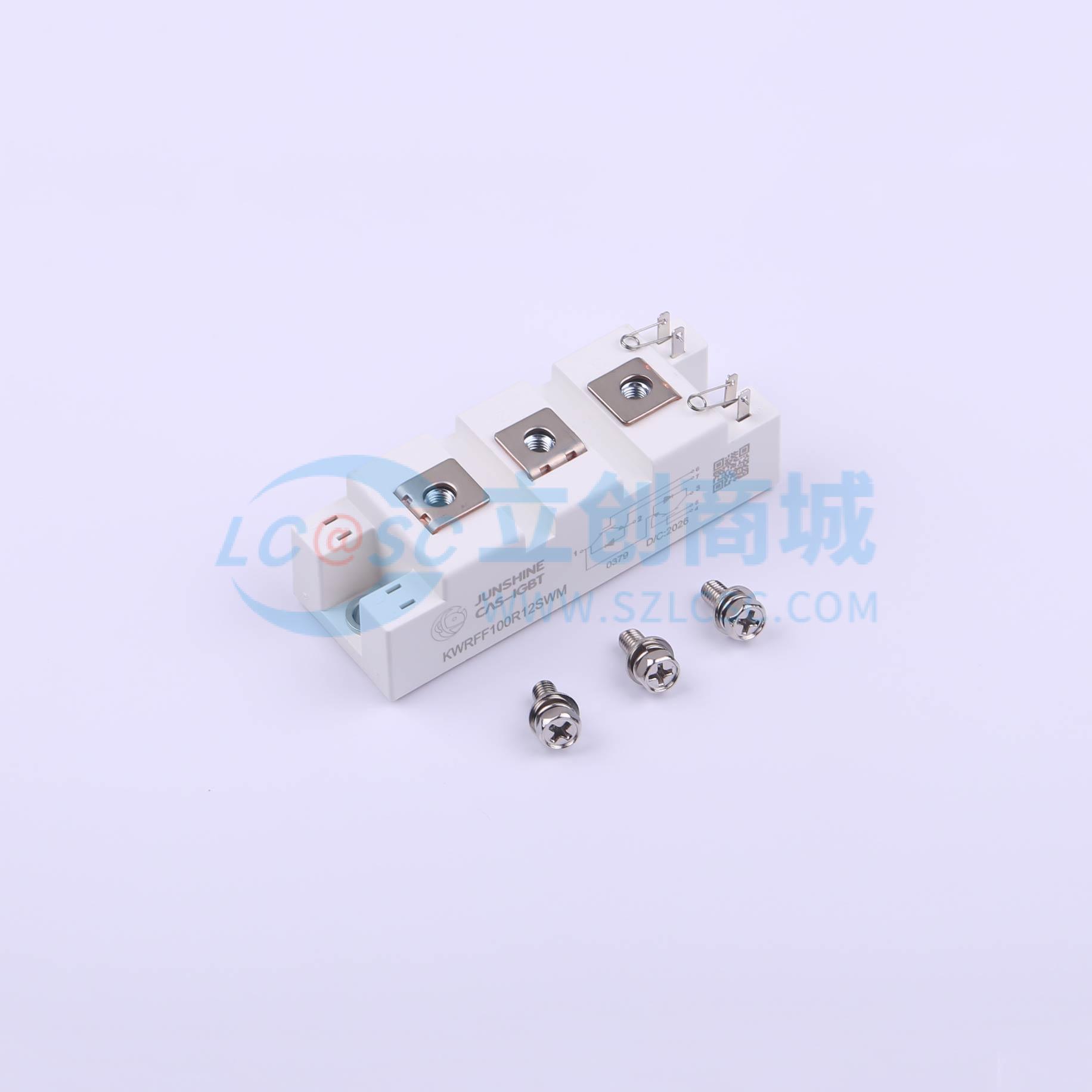

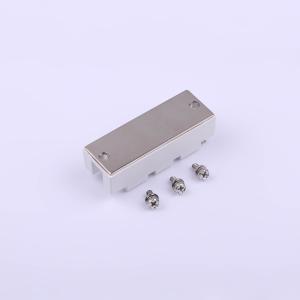

KWRFF100R12SWM
（三个螺丝） 1.2kV 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：采用最新沟槽栅场截止型IGBT芯片。 高可靠性及热稳定性。 良好的参数一致性。 100% RBSOA测试（2*I₍C₎）。 低通态压降（V₍CE₎ = 2.0V）。 低关断损耗（E₍off₎ = 6.28mJ）。应用：逆变焊机
- 品牌名称
- JUNSHINE(君芯科技)
- 商品型号
- KWRFF100R12SWM
- 商品编号
- C780095
- 商品封装
- 螺栓安装
- 包装方式
- 盒装
- 商品毛重
- 161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 357W | |
| 输出电容(Coes) | 366pF | |
| 正向脉冲电流(Ifm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 6.1V@4mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 392nC | |
| 开启延迟时间(Td(on)) | 206ns | |
| 关断延迟时间(Td(off)) | 276ns | |
| 导通损耗(Eon) | 31.7mJ | |
| 关断损耗(Eoff) | 6.28mJ | |
| 反向恢复时间(Trr) | 225ns | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 197pF |
商品特性
- 采用最新沟槽栅场截止型IGBT芯片
- 高可靠性及热稳定性，良好的参数一致性
- 100% RBSOA测试 (2*IC)
- 低通态压降（<VCE = 2.0V>）
- 低关断损耗 (Eoff = 6.28mJ)
- 高短路耐量（>10μs）
应用领域
- 逆变焊机
