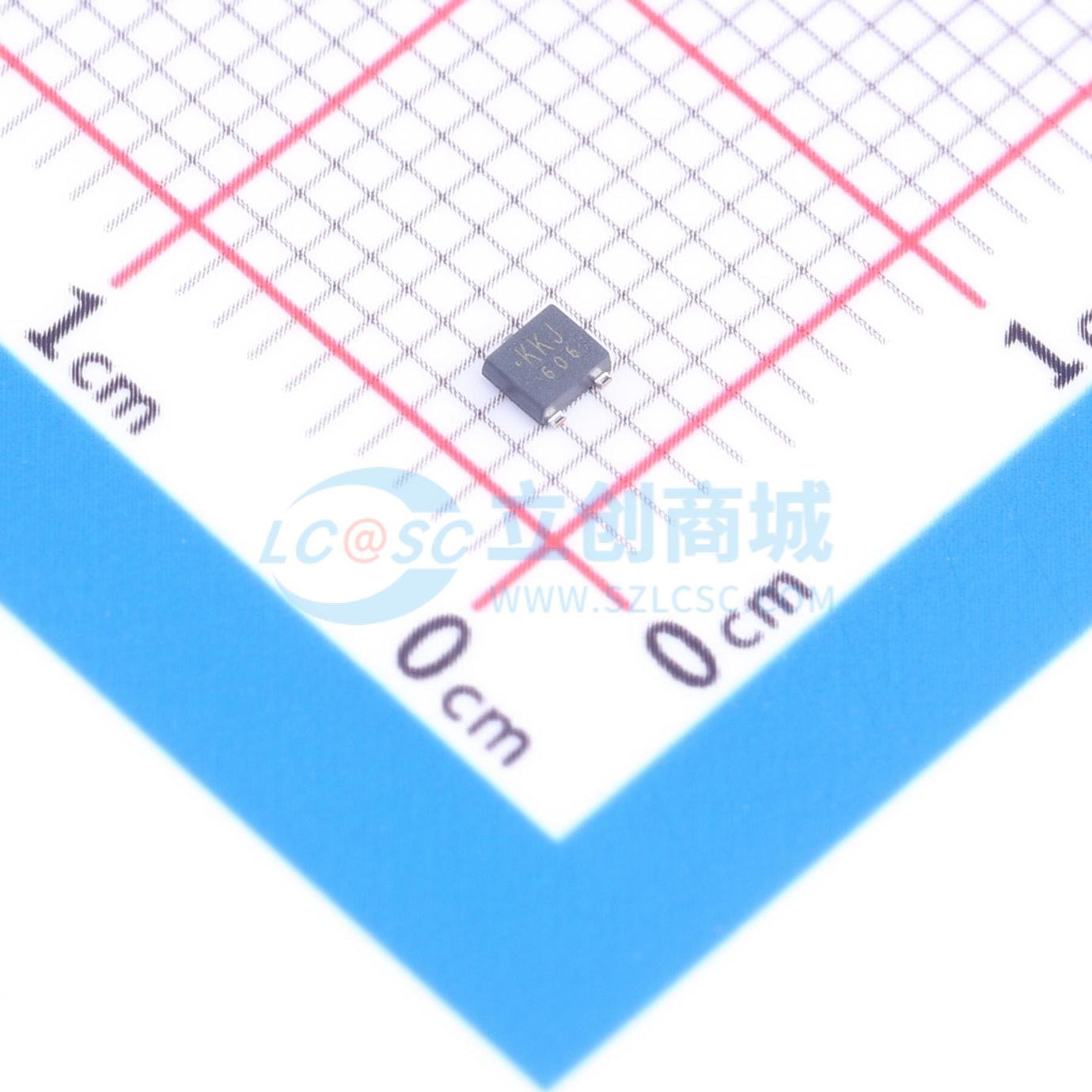

温馨提醒：图片仅供参考，商品以实物为准
SSM3K131TU,LF
1个N沟道 耐压:30V 电流:6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- SSM3K131TU,LF
- 商品编号
- C7320715
- 商品封装
- SMD-3P
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 27.6mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 10.1nC@10V | |
| 输入电容(Ciss) | 450pF |
商品特性
- 4.5V驱动
- 低导通电阻:Ron = 41.5 mΩ(最大值)(@VGS = 4.5 V)
- Ron = 27.6 mΩ(最大值)(@VGS = 10 V)
- 下降时间tf < 5 ns
