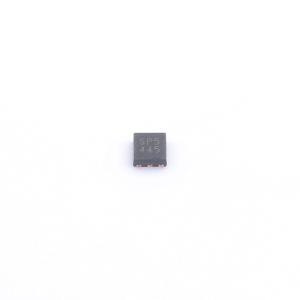

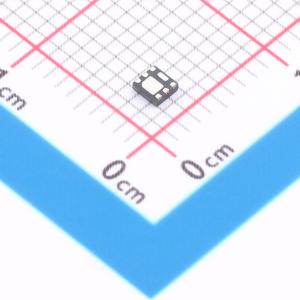

温馨提醒：图片仅供参考，商品以实物为准
SSM6J505NU,LF
P沟道 耐压:12V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：1.2V 栅极驱动电压。 低漏源导通电阻: -RDS(ON) = 61mΩ（最大值）@VGS = -1.2V。RDS(ON) = 30mΩ（最大值）@VGS = -1.5V。RDS(ON) = 21mΩ（最大值）@VGS = -1.8V。RDS(ON) = 16mΩ（最大值）@VGS = -2.5V。RDS(ON) = 12mΩ（最大值）@VGS = -4.5V。应用：电源管理开关
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- SSM6J505NU,LF
- 商品编号
- C7320743
- 商品封装
- UDFNB-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 12V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 30mΩ@1.2V | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 37.6nC@4.5V | |
| 输入电容(Ciss) | 2.7nF | |
| 反向传输电容(Crss) | 800pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 800pF |
商品特性
- 1.2V栅极驱动电压。
- 低漏源导通电阻:
- RDS(ON) = 61mΩ(最大值)(@ VGS = -1.2V)
- RDS(ON) = 30mΩ(最大值)(@ VGS = -1.5V)
- RDS(ON) = 21mΩ(最大值)(@ VGS = -1.8V)
- RDS(ON) = 16mΩ(最大值)(@ VGS = -2.5V)
- RDS(ON) = 12mΩ(最大值)(@ VGS = -4.5V)
应用领域
- 电源管理开关
