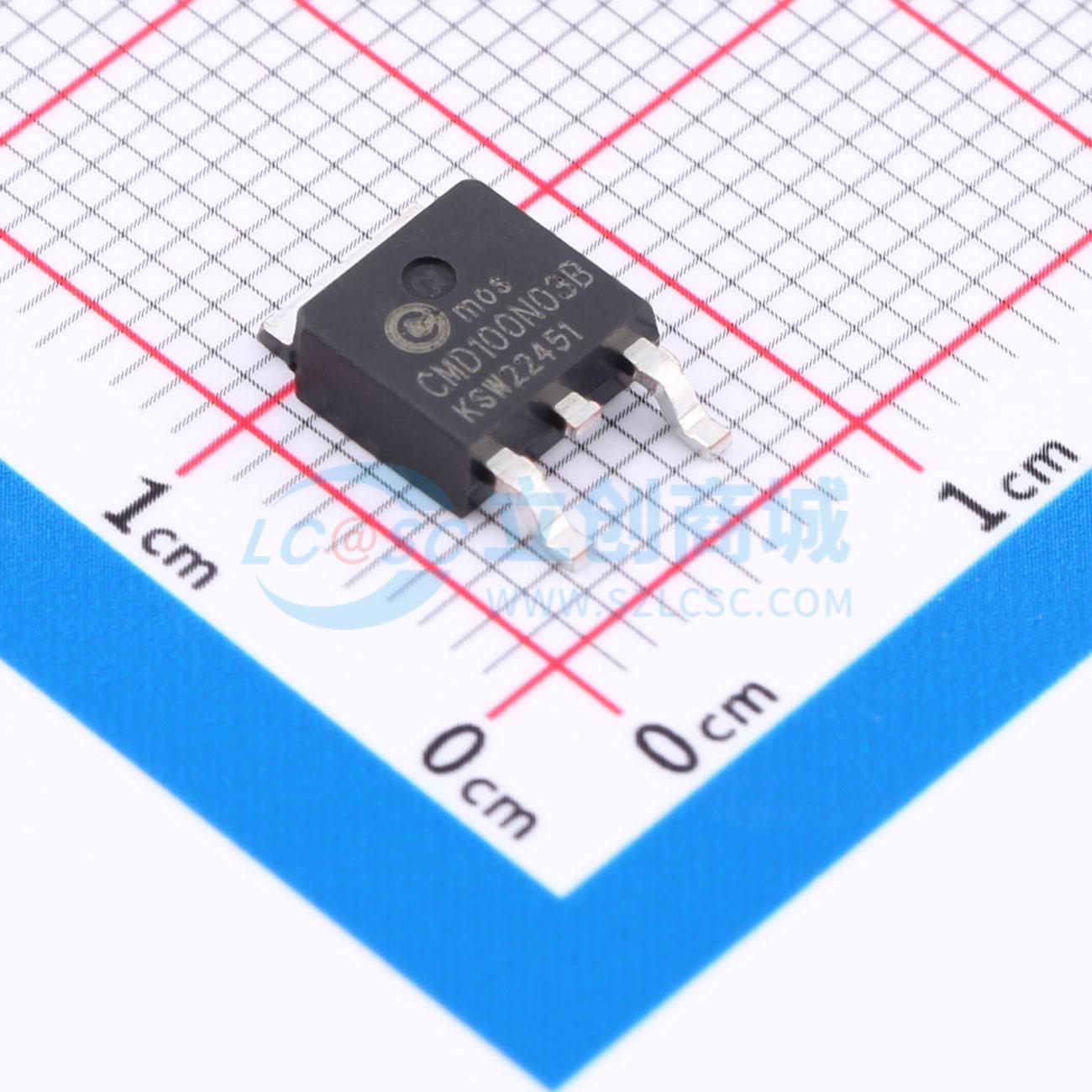

温馨提醒：图片仅供参考，商品以实物为准
CMD100N03B
1个N沟道 耐压:30V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 100N03B采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)和低栅极电荷。该器件适用于多种应用场景。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMD100N03B
- 商品编号
- C6939668
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.381克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 4mΩ@10V | |
| 耗散功率(Pd) | 120W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 67nC@30A | |
| 输入电容(Ciss) | 3.2nF | |
| 反向传输电容(Crss) | 300pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 350pF |
商品概述
这款新一代 N 沟道增强型 MOSFET 旨在将 RDS(ON) 降至最低，同时保持卓越的开关性能。该器件非常适合用于笔记本电脑电池电源管理和负载开关。
商品特性
- 生产中进行 100% 非钳位电感开关 (UIS) 测试
- 高转换效率
- 低 RDS(ON) —— 最大限度降低导通状态损耗
- 低输入电容
- 快速开关速度
- 完全无铅且完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
- 通过 AEC-Q101 标准认证，具备高可靠性
应用领域
- 笔记本电脑电池电源管理
- 负载开关
- 背光照明
- 电源管理功能
- DC-DC 转换器
