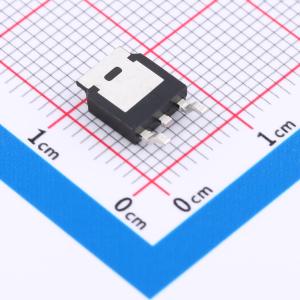

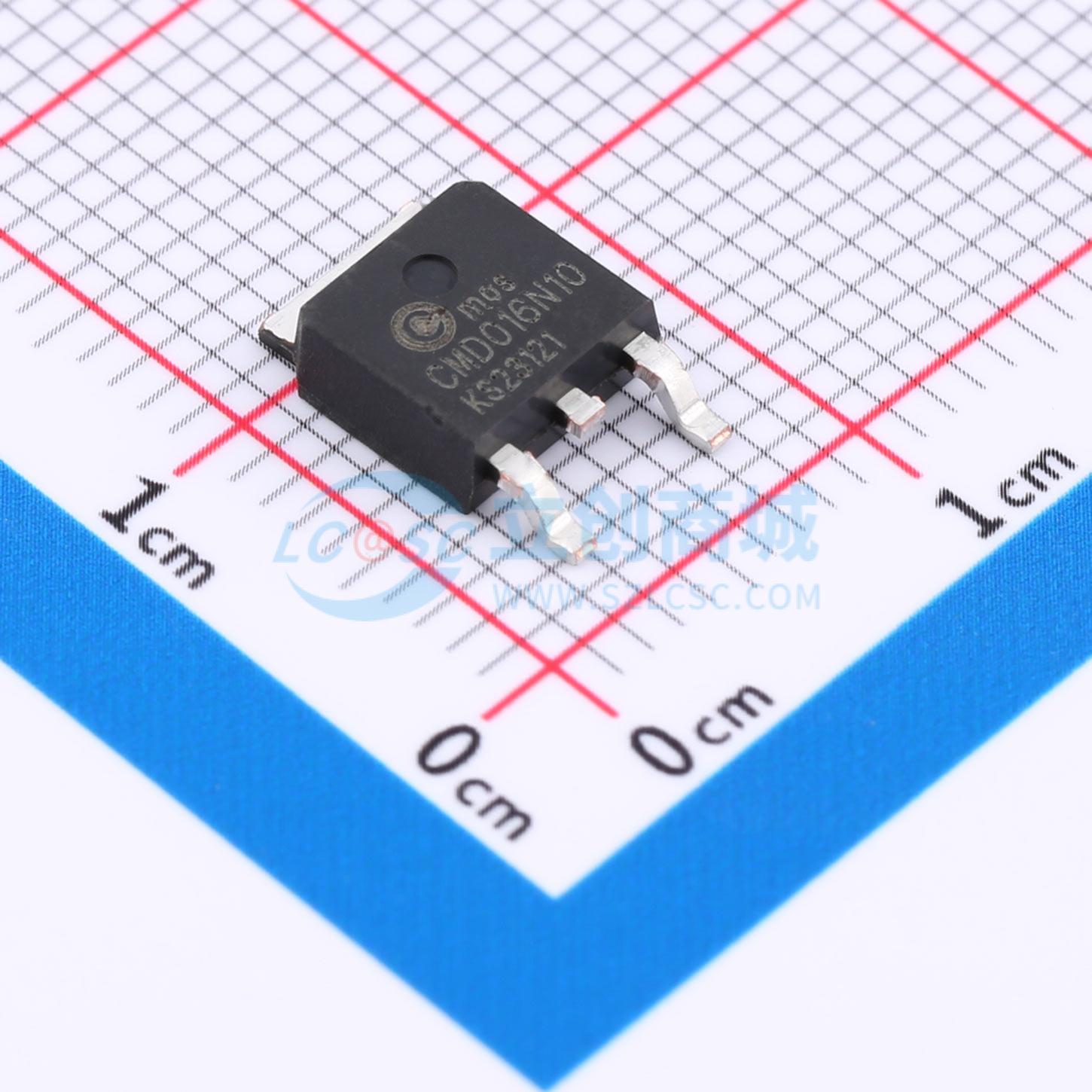

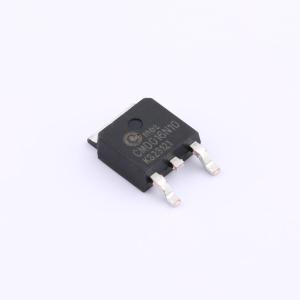

CMD016N10
1个N沟道 耐压:100V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 016N10采用先进的技术和设计，以提供出色的导通电阻RDS(ON)。该器件非常适合用于脉宽调制（PWM）、负载开关和通用应用。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMD016N10
- 商品编号
- C6939665
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.384克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 16mΩ@4.5V,15A | |
| 耗散功率(Pd) | 100W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 53nC@10V | |
| 输入电容(Ciss) | 1nF@25V | |
| 反向传输电容(Crss) | 55pF@25V | |
| 工作温度 | -55℃~+175℃ |
商品概述
这款MOSFET专为满足汽车应用的严苛要求而设计。它符合AEC-Q101标准，具备生产件批准程序（PPAP）支持，非常适合用于以下场景：
- 背光照明
- 电源管理功能
- DC-DC转换器
商品特性
- 低RDS(ON) — 确保导通状态损耗降至最低
- 出色的QGD × RDS(ON)乘积（品质因数FOM）
- 适用于DC-DC转换器的先进技术
- 小尺寸、热效率高的封装，可实现更高密度的终端产品
- 仅占用SO-8封装33%的电路板面积，使终端产品体积更小
- 100%非钳位电感开关，生产过程中进行测试 — 确保终端应用更可靠、更耐用
- 无铅涂层；符合RoHS标准
- 无卤素和锑。“绿色”器件
- DMT3003LFGQ适用于需要特定变更控制的汽车应用；该产品符合AEC-Q101标准，具备PPAP能力，且在通过IATF 16949认证的工厂生产。
应用领域
- 背光照明-电源管理功能-DC-DC转换器
