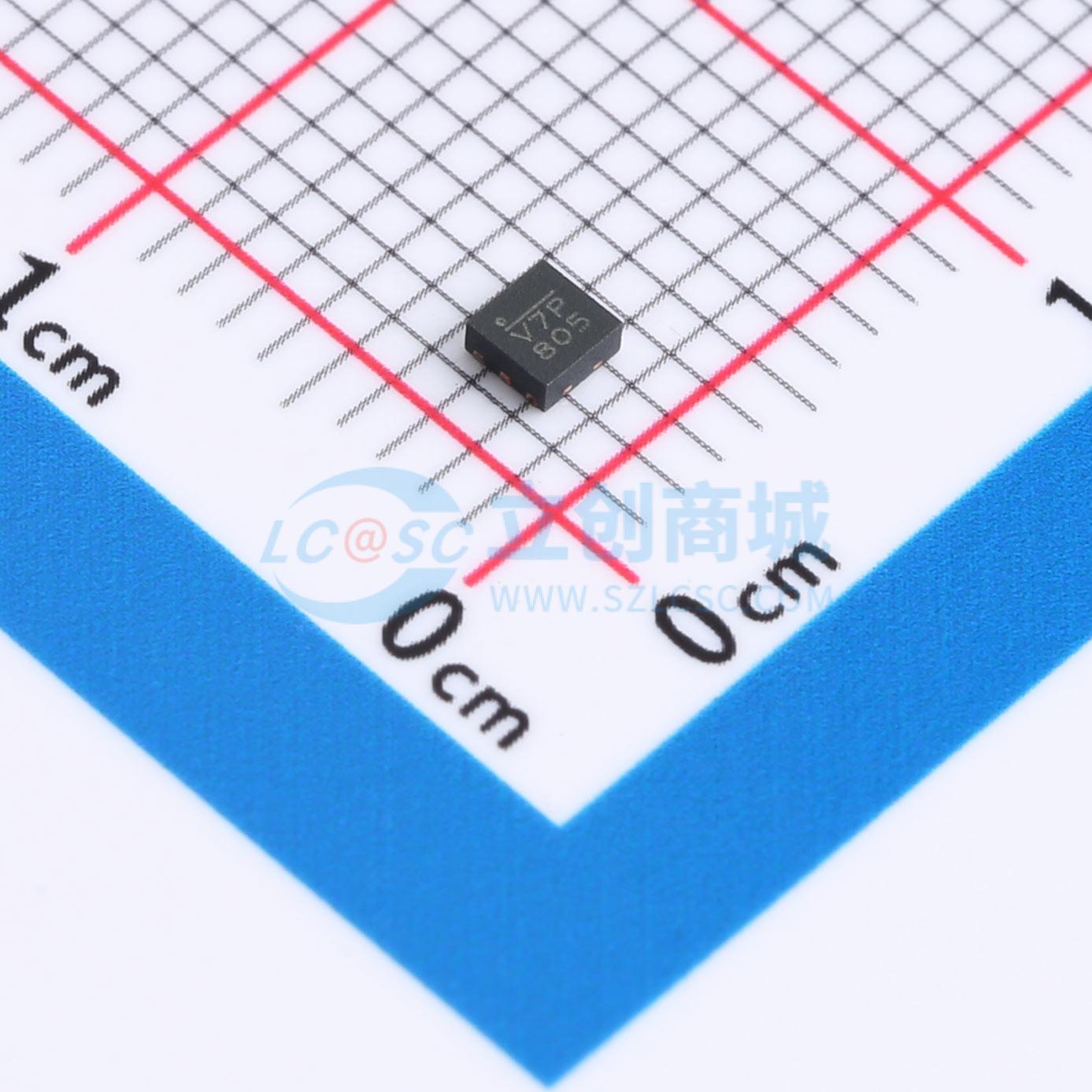

温馨提醒：图片仅供参考，商品以实物为准

MPQ2451DG-AEC1-LF-Z

降压型 600mA 3.3V~36V

描述: DCDC降压，电源输入30V以上，1A以内(小电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ2451DG-AEC1-LF-Z
商品编号: C6909613
商品封装: QFN-6L(2x2)
包装方式: 编带
商品毛重: 0.31克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

MPQ2451是一款高频降压型开关稳压器，集成了高压高端功率MOSFET。它采用电流模式控制，可高效提供高达0.6A的输出，实现快速环路响应。 3.3V至36V的宽输入电压范围适用于各种汽车降压应用，3μA的关断模式静态电流使其适用于电池供电应用。 MPQ2451通过在轻载条件下降低开关频率，减少开关和栅极驱动损耗，从而在宽负载范围内实现高功率转换效率。频率折返功能可防止启动期间电感电流失控。热关断功能确保可靠的容错操作。 MPQ2451提供经济高效的SOT23 - 6L、TSOT23 - 6L和QFN - 6L封装。

商品特性

保证工业/汽车温度范围，工作静态电流为130μA
3.3V至36V宽工作输入电压范围
500mΩ内部功率MOSFET
2MHz固定开关频率
内部补偿
使用陶瓷输出电容时稳定
内部软启动
无需电流检测电阻的精确电流限制
效率>90%
输出电压可在0.8V至0.9·VIN之间调节，提供5V和3.3V固定输出
6引脚SOT23、TSOT23和QFN封装
符合AEC - Q100 1级标准

应用领域

高压电源转换
汽车系统
工业电源系统
分布式电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~36V
	输出电压	800mV~32.4V
	输出电流	600mA
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	130uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护
