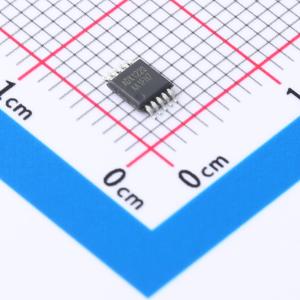

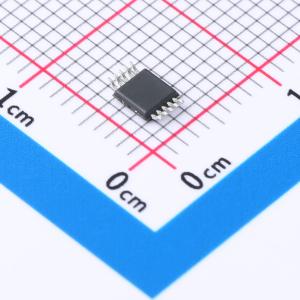

温馨提醒：图片仅供参考，商品以实物为准
ADX122QAMSOP10
通道 2(4) 分辨率 20 数据输出速率 3571
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 数据输出速率 3571 输入类型 Diferential/Single-Ended 可编程增益放大器 8/4/2/1/0.5/0.33 温度传感器 No
- 商品型号
- ADX122QAMSOP10
- 商品编号
- C6807531
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 20 | |
| 采样率 | 3.571kHz | |
| 通道数 | 2 | |
| 工作电压 | 2V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 7LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 1MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 150uA | |
| 功能特性 | 集成调制器；多路复用器；内置数字滤波器；上电复位 |
商品概述
ADX122(Q)是一款精密、低功耗、20位模数转换器(ADC)，提供测量MSOP-10封装或超小型QFN-10封装中最常见传感器信号所需的所有功能。该器件集成了可编程增益放大器(PGA)、电压基准、振荡器和高精度温度传感器。这些特性以及2V至5.5V的宽电源范围使其非常适合功率受限和空间受限的传感器测量应用。ADX122(Q)可以高达每秒3571个样本(SPS)的数据速率执行转换。PGA提供从±256mV到±6.144V的输入范围，允许以高分辨率测量大信号和小信号。输入多路复用器(MUX)允许测量两个差分或四个单端输入。高精度温度传感器可用于系统级温度监测或热电偶冷端补偿。ADX122(Q)可在连续转换模式或单次模式下工作，单次模式在转换后自动关断，显著降低了空闲期间的电流消耗。数据通过串行外设接口(SPI)传输。该器件的额定温度范围为-40℃至125℃。
商品特性
- AEC-Q100（1级，仅限ADX122Q型号）
- 超小型QFN封装：2mm × 1.5mm × 0.4mm
- 小型3mm × 3mm MSOP封装
- 宽电源范围：2V至5.5V
- 低电流消耗：连续模式仅150μA；单次模式自动关机
- 可编程数据速率高达3571 SPS
- 可选的50/60Hz带阻滤波器
- 单周期建立
- 内部低漂移参考电压
- 内部振荡器
- SPI兼容接口
- 内部PGA
- 四个单端或两个差分输入
- 工作温度范围：-40℃至125℃
应用领域
- 温度测量
- 便携式仪器
- 电池电压和电流监测
- 工厂自动化和过程控制
