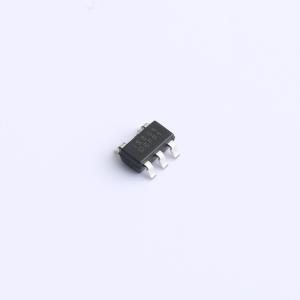

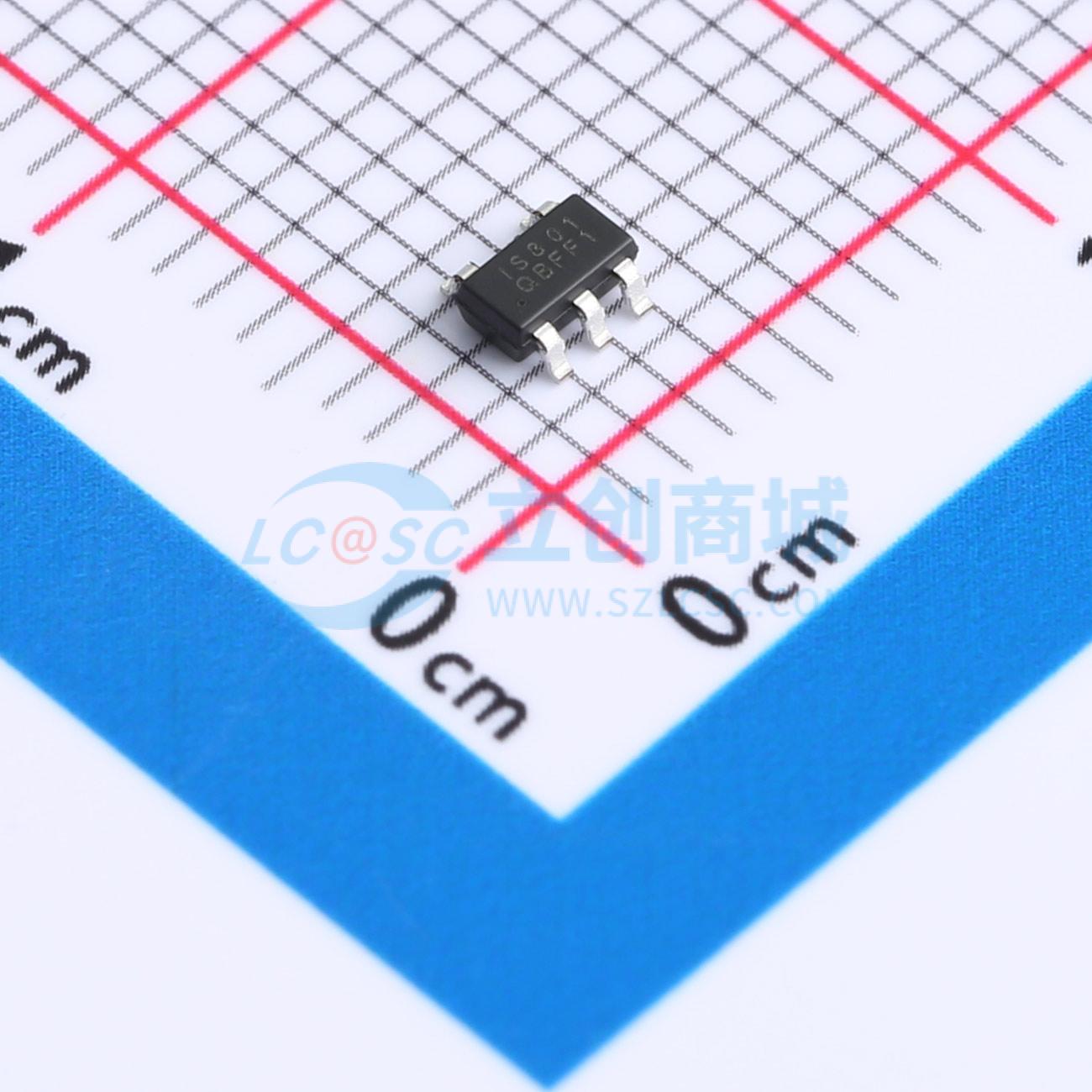

IS801QBSOT235
通道 1 输入电压 2.5-5.5 最大输出功率(W) 1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 通道 1 输入电压 2.5-5.5 最大输出功率(W) 1 主边最大驱动电流(mA) 500 开关频率(kHZ) 300-500 工作温度范围 -40℃~125℃·
- 商品型号
- IS801QBSOT235
- 商品编号
- C6807619
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 变压器驱动器 | |
| 输入电压 | 5V；3.3V | |
| 功率管耐流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 202uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
IS801Q 是一款单片振荡器/电源驱动器，专为隔离接口应用中的小尺寸、隔离电源而设计。IS801Q 可以驱动 3.3V 或 5V 直流电源中的薄型中心抽头变压器初级，而次级可以根据所需输出隔离电压决定绕制匝数。 IS801Q 提供互补输出信号来驱动以地为参考的 N 沟道电源开关。除了两个开关之间的内部先开后合逻辑外，IS801Q 还集成了 VCC 欠压保护和热关断保护。添加的扩频时钟有助于通过系统 EMI 测试。IS801Q 采用小型 SOT23 - 5 封装，规定工作温度范围为–40°C 至 125°C。
IS801Q 是一款变压器驱动器，专为采用推挽拓扑结构的低成本、小尺寸、隔离式 DC - DC 转换器而设计。该器件由一个振荡器和后面的栅极驱动器组成，栅极驱动器包括一个分频器和一个先断后合(BBM)逻辑，提供两个互补输出信号，交替打开和关闭两个输出晶体管。 振荡器的输出频率由一个异步分频器分频，该分频器可以输出两个互补的 50%占空比输出信号。通过在两个输出信号的高脉冲之间注入死区时间来植入先断后合逻辑。两个门中的任何一个都可以输出逻辑高电平，因此当两个信号均为低电平且两个晶体管均为高阻抗时，必须有一个短时间周期。这段短时间称为先断后合时间，可以避免初级两端短路。为了更容易通过系统的 EMI 测试，IS801Q 的振荡器也加入了扩频方案。 此外，IS801Q 还集成了 VCC 欠压故障和热关断模块。
商品特性
- 车规级 AEC - Q100 认证
- 用于驱动小型变压器的推挽驱动器
- 单电源供电：3.3V 或 5V
- 原边最大驱动电流：5V 电源：500mA (最大)；3.3V 电源：500mA (最大)
- 整流输出的低纹波允许使用小输出电容器
- VCC 欠压检测
- 为 EMI 优化的扩频时钟
- 热关断保护
- 小型 SOT23 - 5 封装
应用领域
- 车载 CAN、RS - 485、RS - 422、RS - 232、SPI、I2C
- 低功耗局域网的隔离接口电源
- 工业自动化
- 过程控制
- 医用器材
优惠活动
购买数量
(3000个/圆盘，最小起订量 1 个)个
起订量：1 个3000个/圆盘
总价金额：
￥ 0.00近期成交7单
