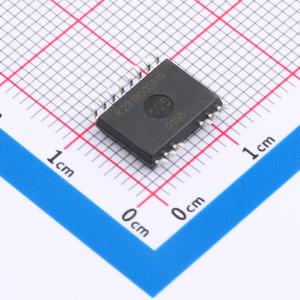

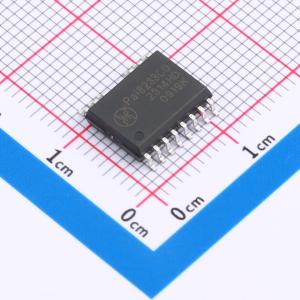

Pai8233CQ-WR实物图
  • Pai8233CQ-WR商品缩略图
  • Pai8233CQ-WR商品缩略图
  • Pai8233CQ-WR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

Pai8233CQ-WR

Pai8233CQ-WR

描述
双低端、双高端或半桥模式栅极驱动器
品牌名称
2Pai Semi(荣湃)
商品型号
Pai8233CQ-WR
商品编号
C6807637
商品封装
SOIC-14-300mil​
包装方式
编带
商品毛重
0.5克(g)

商品参数

属性参数值
商品目录隔离式栅极驱动器
驱动配置半桥;低边;高边
隔离电压(Vrms)5000
负载类型IGBT;MOSFET
通道数2
输入侧工作电压3V~5.5V
拉电流(IOH)4A
灌电流(IOL)8A
工作温度-40℃~+125℃@(Ta)
属性参数值
上升时间(tr)18ns
下降时间(tf)12ns
传播延迟 tpLH30ns
传播延迟 tpHL30ns
输入高电平(VIH)1.6V~2V
输入低电平(VIL)0.8V~1.2V
静态电流(Iq)500uA
CMTI(kV/us)100kV/us
驱动侧工作电压9.2V~25V

商品概述

每个驱动器都可以作为两个低端驱动器、两个高端驱动器或一个可编程死区时间(DT)的半桥驱动器使用。Disable引脚在设为高电平时会同时关闭两个输出,并在断开或接地时允许正常运行。作为故障安全措施,初级侧逻辑故障会将两个输出均设为低电平。 每个器件都支持高达25 V的VDD电源电压。3V至5.5V的输入VCCI范围使该驱动器适合与模拟和数字控制器接口。所有电源电压引脚均具有欠压锁定(UVLO)保护。

商品特性

  • 通用:双低端、双高端或半桥模式栅极驱动器
  • 工作温度范围:–40℃至 +125°C
  • 典型传输延时19ns
  • 最小脉冲宽度10ns
  • 最大传输失配5ns
  • 最大脉宽失真5ns
  • 共模传输抑制比(CMTI): 100kV/us
  • 隔离栅寿命 > 40年
  • 4A峰值源电流,8A峰值灌电流
  • TTL和CMOS兼容输入
  • 3V~5.5V输入VCCI范围
  • 可与数字和模拟控制器接口
  • 输出驱动电源VDD高达25V
  • 6V和9V VDD UVLO版本可选
  • 可编程的重叠和死区时间
  • 抑制小于5ns的输入脉冲和噪声瞬态
  • 满足电源时序的快速Disable功能
  • 安全相关认证:(Pending)
  • 符合DIN V VDE V 0884-11:2017-01的5000V PK基本绝缘
  • 符合UL 1577的1分钟5kV rms隔离电压
  • 符合IEC 60950-1,IEC 62368-1,IEC 61010-1和IEC 60601-1终端设备标准的CSA认证
  • 符合GB4943.1-2011的CQC认证标准
  • NB SOIC-16和WB SOIC-14封装

应用领域

  • DC-DC和AC-DC电源中的隔离转换器
  • 服务器、电信、IT和工业基础设施
  • 电机驱动器和DC-AC太阳能逆变器PAI
  • HEV和BEV电池充电器
  • 不间断电源(UPS)
  • 感应加热
  • LED照明
