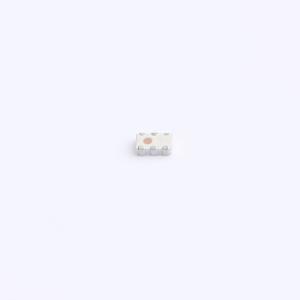

温馨提醒：图片仅供参考，商品以实物为准

DPGE-252-492R+

SMT扩展库PCB免费打样

描述: Mini-Circuits的DPGE-252-492R+是一款LTCC双工器，具有从2400到2500MHz的低通带和从4900到5950MHz的高通带，专为Wi-Fi低频带和高频带信号的分离而设计。该模型提供0.5dB典型通带插入损耗，25dB高通道抑制，36dB低通道抑制。该滤波器可处理高达2W的RF输入功率，并封装在一个小型陶瓷单体(0.08x0.05x0.03英寸)中，具有出色的重复性和低成本，适合大批量生产。
品牌名称: Mini-Circuits
商品型号: DPGE-252-492R+
商品编号: C6807623
商品封装: SMD-6
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

Mini-Circuits 的 DPGE-252-492R+ 是一款 LTCC 双工器，具有从 2400 到 2500 MHz 的低通带和从 4900 到 5950 MHz 的高通带，优化用于双工 Wi-Fi 低频段和高频段信号。该型号提供 0.5 dB 的典型通带插入损耗，在高频通道中具有 25 dB 的抑制能力，在低频通道中具有 36 dB 的抑制能力。该滤波器能够处理高达 2W 的射频输入功率，并提供 -55 至 +100℃ 的宽工作温度范围。采用 LTCC 结构，该单元制作在一个小型陶瓷单体（0.08 X 0.05 X 0.03 英寸）中，具有优异的重复性和低成本，适合批量生产。

应用领域

ISM 频段
无线局域网
蓝牙
Zigbee

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	双工器
	低频带衰减(Min)	36dB
	高频带衰减(Min)	20dB
	工作温度	-55℃~+100℃
	低频带范围	2.4GHz~2.5GHz

	属性	参数值
	高频带范围	4.9GHz~5.95GHz
	低频带回波损耗(Min)	33dB
	高频带回波损耗(Min)	23dB
	低频带插入损耗(Max)	0.5dB
	高频带插入损耗(Max)	0.65dB
