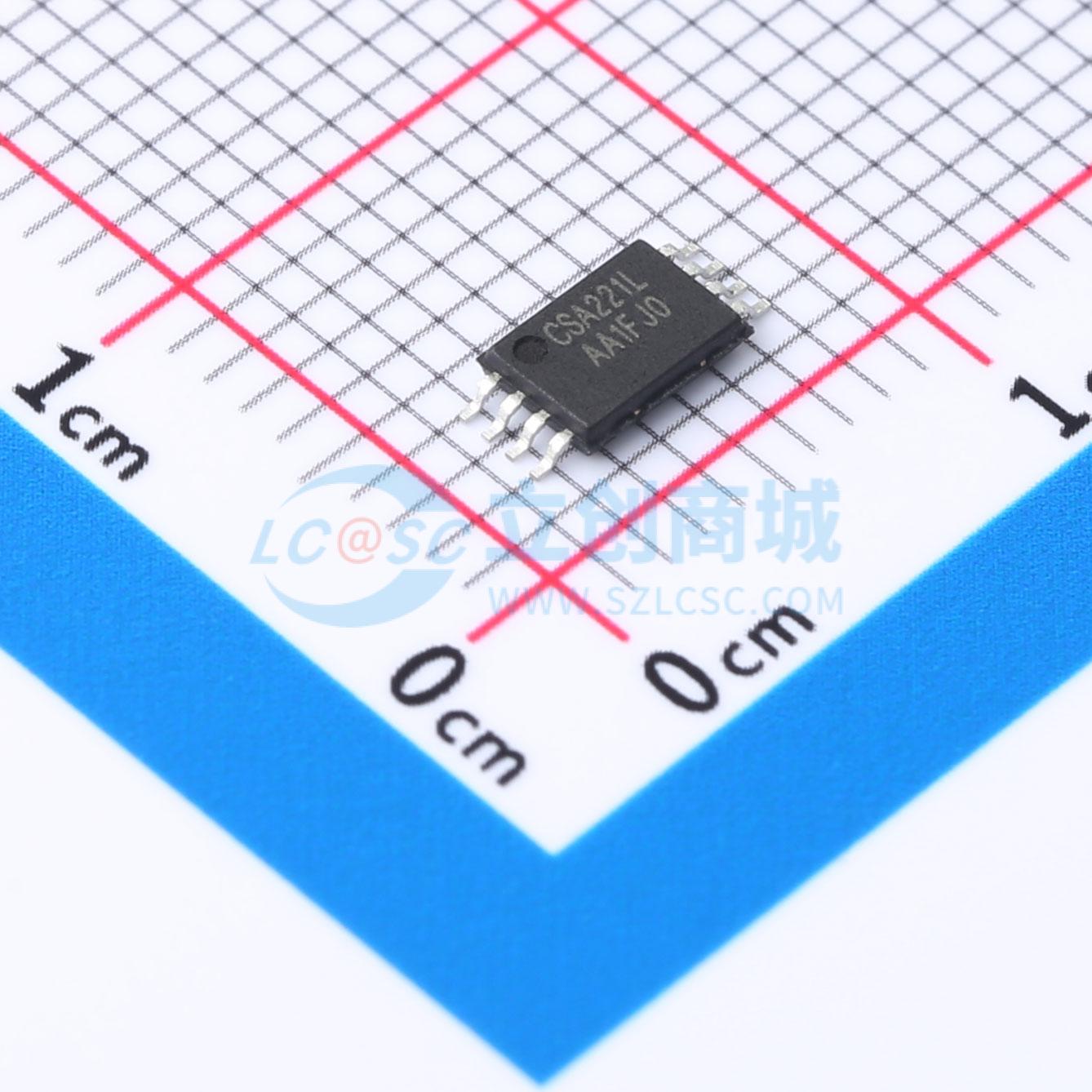

温馨提醒：图片仅供参考，商品以实物为准
CSA221LATSSOP8
通道 1 输入共模电压(V) 0-76
- 描述
- 最大输入偏置电压(?V) 5 输入偏置电压典型温漂(?V/?C) 0.16 最大增益误差(%) 0.1 误差温漂ppm/?C NA 共模抑制比(dB) 159 带宽(kHz) 50 静态电流(mA) 300
- 商品型号
- CSA221LATSSOP8
- 商品编号
- C6807599
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 0V~76V | |
| 增益 | 10V/V |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 50kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
CSA221 是一个款双向高精度电流采样放大器。具有小于60µV (max)的失调电压，和小于 0.1% (max)的增益误差。 CSA221 的 0V 至 76V 的宽输入共模范围，和 50kHz 的带宽使其非常适合驱动各种 ADC，在多通道数据采集系统中。 CSA221 电流检测放大器具有 0V 至 76V 输入共模范围，与电源电压无关。此功能允许监控低至 0V 的电池电流，并在高于电源电压(VDD)的电压下实现高侧电流检测。CSA221 监控分流器的电流并放大电阻器两端的电压。高侧电流监控不会干扰被测负载的接地路径，这使得 CSA221 在范围广泛的高压系统中特别有用。
商品特性
- 宽共模电压范围：0V 至 76V
- 高精度：Gain: • Gain error: 0.10% (max) Offset: Offset voltage: ±5μV (typ)
- 低工作电流：0.3mA
- 可供选择的增益：G = 10V/V、G = 20V/V、G = 50V/V、G = 100V/V
- SOIC - 8 封装、TSSOP - 8 封装
- 具有小于60µV (max)的失调电压，和小于 0.1% (max)的增益误差
- 0V 至 76V 的宽输入共模范围，和 50kHz 的带宽
- 温度工作范围是−40°C 到 125°C
应用领域
- 通信设备
- 功率管理系统
- 服务器
- 工业自动化与控制
- 电池电流检测
