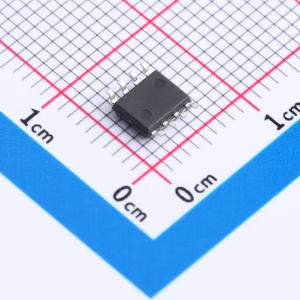

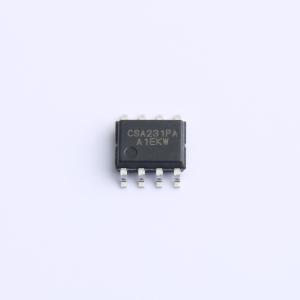

CSA231PASOIC8
通道 1 输入共模电压(V) 0-76
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 最大输入偏置电压(?V) 8 输入偏置电压典型温漂(?V/?C) 0.16 最大增益误差(%) 0.1 误差温漂ppm/?C NA 共模抑制比(dB) 159 带宽(kHz) 90 静态电流(mA) 560
- 商品型号
- CSA231PASOIC8
- 商品编号
- C6807603
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 0V~76V | |
| 增益 | 100V/V | |
| 带宽 | 90kHz | |
| 输入偏置电流(Ib) | 3nA | |
| 输入失调电压(Vos) | 8uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 560uA | |
| 输入失调电压温漂(Vos TC) | 160nV/℃ | |
| 输入失调电流(Ios) | 200nA | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 159dB | |
| 噪声密度(eN) | 70nV/√Hz@1kHz |
商品概述
CSA231 是一个款双向高精度电流采样放大器。具有小于10µV (typ)的失调电压，和小于0.1% (max)的增益误差。 CSA231 的0V 至76V 的宽输入共模范围，和90kHz 的带宽使其非常适合驱动各种ADC，在多通道数据采集系统中。 CSA231 的温度工作范围是−40°C 到125°C。
CSA231 电流检测放大器具有0V 至76V 输入共模范围，与电源电压无关。此功能允许监控低至0V 的电池电流，并在高于电源电压(VDD)的电压下实现高侧电流检测。CSA231 监控分流器的电流并放大电阻器两端的电压。 流监控不会干扰被测负载的接地路径，这使得CSA231 在范围广泛的高压系统中特别有用。
商品特性
- 宽共模电压范围：0V 至76V
- 高精度：Gain: • Gain error: 0.10% (max) Offset: Offset voltage: ±8µV (typ)
- 可供选择的增益：
- G = 10V/V
- G = 20V/V
- G = 50V/V
- G = 100V/V
应用领域
- 通信设备
- 功率管理系统
- 服务器
- 工业自动化与控制
- 电池电流检测
