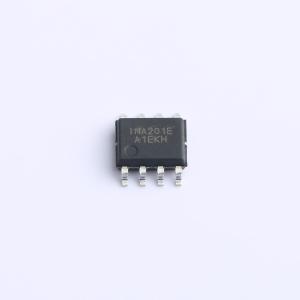

温馨提醒：图片仅供参考，商品以实物为准
INA201ASOIC8
通道 1 静态电流/通道(uA) 1560 输入偏置电流(nA) 1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通道 1 增益类型 RGandOS 增益 10-100
- 商品型号
- INA201ASOIC8
- 商品编号
- C6807557
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 1nA | |
| 输入失调电压(Vos) | 3.5uV | |
| 压摆率(SR) | 1.5V/us | |
| 输出电流 | 23mA | |
| 静态电流(Iq) | 1.56mA | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 18nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 300pA | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 单电源 | 4V~38V | |
| 双电源(Vee ~ Vcc) | 2V~19V；-19V~-2V | |
| 电源纹波抑制比(PSRR) | 140dB | |
| 稳定时间 | 60us | |
| 功能特性 | 外部电阻增益；内部设置增益 |
商品概述
INA201/2是一款易于使用、低成本、低功耗、高精度仪表放大器，非常适合多种应用。其高性能、小尺寸和低功耗的独特组合，优于分立式仪表放大器设计。高功能、低增益误差和低增益漂移是通过使用内部增益设置电阻器实现的。可以通过外部引脚搭接轻松设置10和100的固定增益。INA201/2作为一个完整的系统被完全规定，从而简化了设计过程。对于功耗、尺寸和重量至关重要的便携式或远程应用，INA201/2具有极低的最大1.8mA电源电流，并采用紧凑型8引脚SOIC封装。INA201/2在需要高总体精度的应用中也表现出色，例如称重秤和传感器接口电路中使用的精密数据采集系统。低误差规格，包括3ppm的非线性度、3ppm/°C的增益漂移、18µV失调电压和0.03µV/°C失调漂移，以比以往分立设计或其他单片仪表放大器更低的成本实现了整体系统性能。在高源阻抗环境下运行时，例如在ECG和血压监测器中，INA201/2具有低噪声和低输入偏置电流的理想组合。输入电流噪声也极低。INA201/2器件在整个工业温度范围内的输入偏置电流规格最大为7nA。
商品特性
- 便于使用
- 引脚可设置增益为10和100
- 包含了影响总体系统性能的所有误差
- 性能高于分立式放大器设计
- 提供8引脚SOIC封装
- 低功耗，最大电源电流为1.8mA
- 宽电源电压范围：±2V 至 ±19V
- 出色的直流性能
- 最大总增益误差为0.04%
- 总增益漂移为±300 µV/°C
- 最大总失调电压为18µV
- 失调电压漂移为0.03µV/°C（最大值）
- 低噪声
- 宽温度范围：INA202为-55°C 到 125°C
- 出色的交流规格
- 带宽：G=10时为256kHz，G=100时为66kHz
- 稳定至0.01%的建立时间为60µs
应用领域
- 体重秤
- 传感器接口和数据采集系统
- 工业过程控制
- 电池供电和便携式设备
