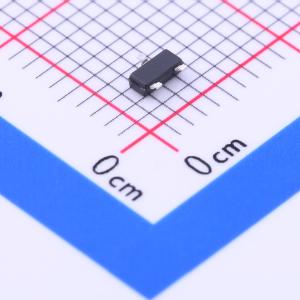

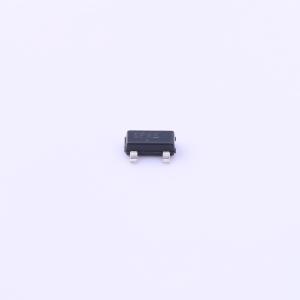

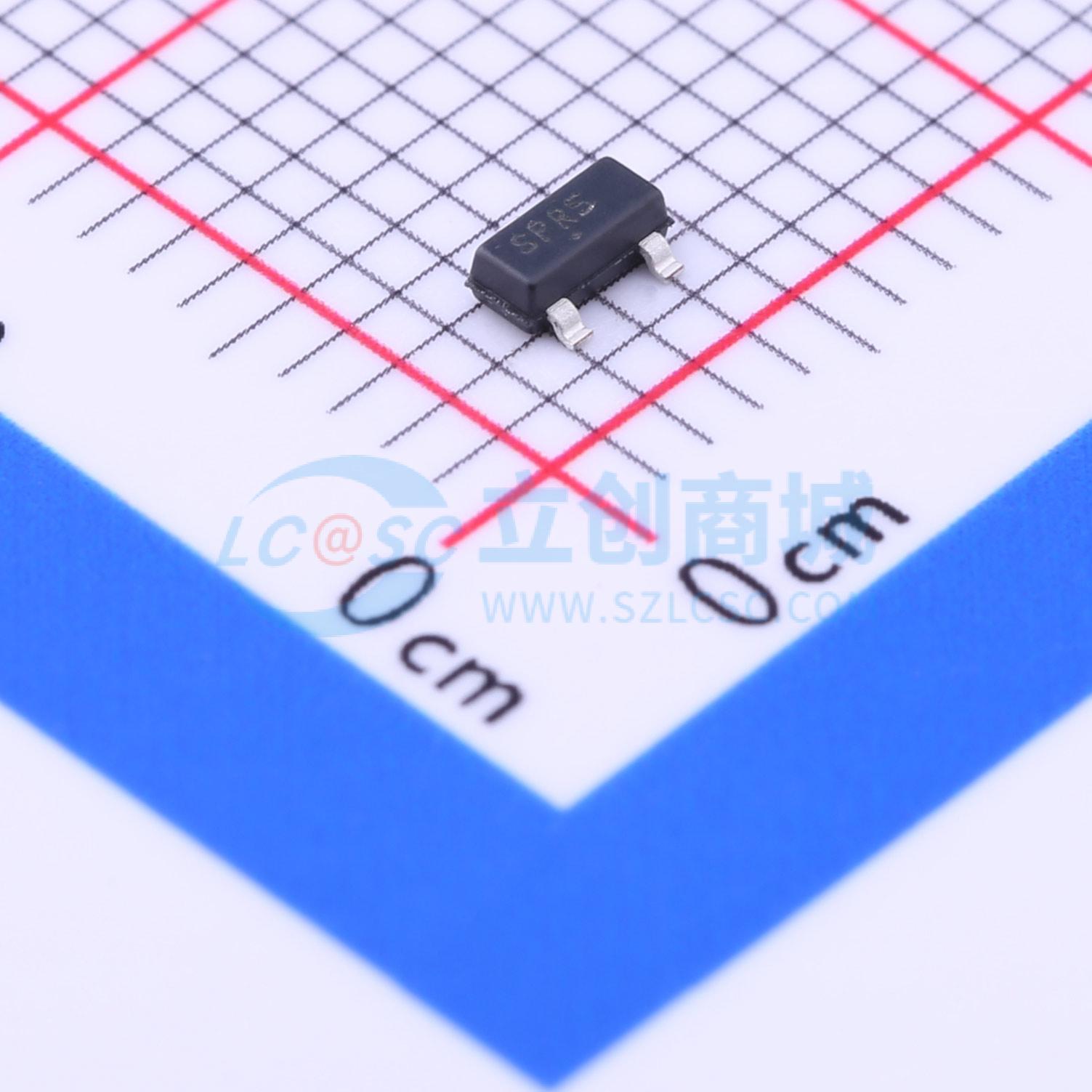

MAX809JTRG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 复位监控IC，监控阀值电压=4.0V
品牌名称: onsemi(安森美)
商品型号: MAX809JTRG
商品编号: C7269
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

MAX809和MAX810是高性价比的系统监控电路，旨在监控数字系统中的VCC，并在必要时向主处理器提供复位信号，无需外部组件。当VCC下降到复位电压阈值以下时，复位输出会在10 μs内变为有效状态。在VCC上升到复位阈值以上后，复位信号会在工厂预设的超时时间内保持有效。MAX810的RESET输出为高电平有效，而MAX809的RESET输出为低电平有效。这两款器件均提供SOT - 23和SC - 70封装。 MAX809/810经过优化，可抑制VCC线路上的快速瞬态干扰。0.5 μA（VCC = 3.2 V）的低电源电流使这些器件适用于电池供电应用。

商品特性

用于1.5 V、2.5 V、3.0 V、3.3 V和5.0 V电源的精密VCC监控器
提供从1.2 V到4.9 V的精密监控电压，以100 mV为步进
提供四种保证的最小上电复位脉冲宽度（1 ms、20 ms、100 ms和140 ms）
保证RESET输出在VCC = 1.0 V时有效
低电源电流
与热插拔应用兼容
具备VCC瞬态抗扰性
无需外部组件
宽工作温度范围：-40°C至105°C
这些器件无铅且符合RoHS标准

应用领域

计算机
嵌入式系统
电池供电设备
关键微处理器电源监控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	4V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	140ms
	工作温度	-40℃~+125℃@(TJ)
