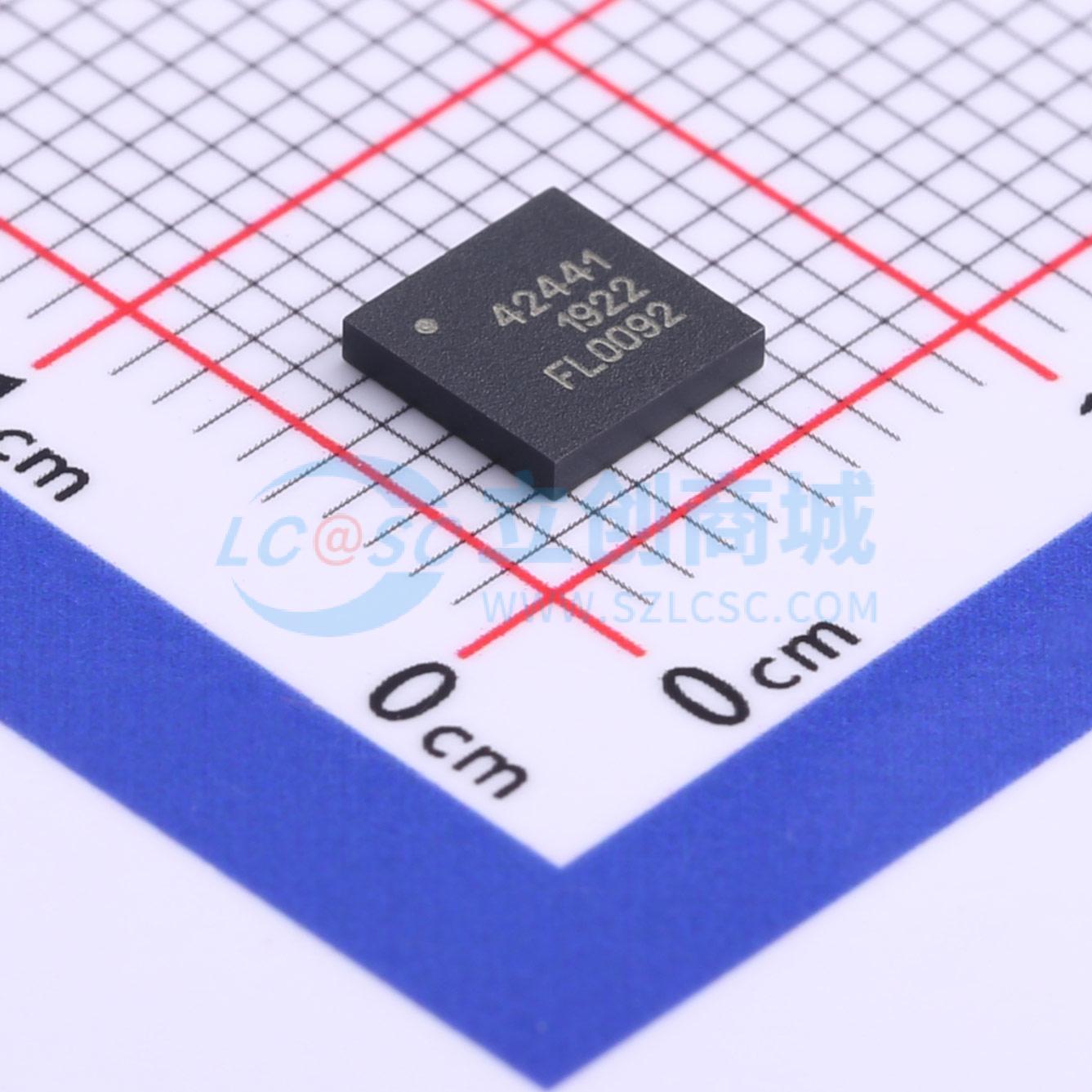

温馨提醒：图片仅供参考，商品以实物为准

PE42441C

10MHz-8GHzSP4T射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PE42441是一款采用HaRPTM技术增强的吸收式SP4T射频开关，设计用于多种市场中的切换应用，包括无线基础设施、宽带和无线连接。
品牌名称: pSemi(游隼半导体)
商品型号: PE42441C
商品编号: C726143
商品封装: LGA-32(5x5)
包装方式: 编带
商品毛重: 0.5克(g)

商品概述

PE42441是一款采用HaRP技术增强的吸收式单刀四掷（SP4T）射频开关，专为包括无线基础设施、宽带和无线连接等多个市场的各种开关应用而设计。该开关具有四个对称的射频端口，可实现低插入损耗和出色的隔离性能。片上CMOS解码逻辑支持双引脚低压CMOS控制接口。此外，如果射频端口上的直流电压为0 V，则无需外部隔直电容。 PE42441采用pSemi的UltraCMOS工艺制造，这是一种在蓝宝石衬底上的绝缘体上硅（SOI）技术的专利变体。 pSemi的HaRP技术增强功能可实现高线性度和出色的谐波性能。它是UltraCMOS工艺的一项创新特性，兼具砷化镓（GaAs）的性能以及传统CMOS的经济性和集成度。

商品特性

四个对称的50Ω吸收式端口
3 GHz时隔离度为45 dB
6 GHz时隔离度为39 dB
8 GHz时隔离度为31 dB
低插入损耗
3 GHz时插入损耗为0.8 dB
6 GHz时插入损耗为1.0 dB
8 GHz时插入损耗为1.2 dB
高线性度
8 GHz时三阶输入截点（IIP3）为58 dBm
8 GHz时二阶输入截点（IIP2）为110 dBm

应用领域

无线基础设施
宽带
无线连接

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频开关
	频率	-
	隔离度	31dB

	属性	参数值
	插入损耗	1.2dB
	工作电压	3V~3.55V
	工作温度	-40℃~+85℃
