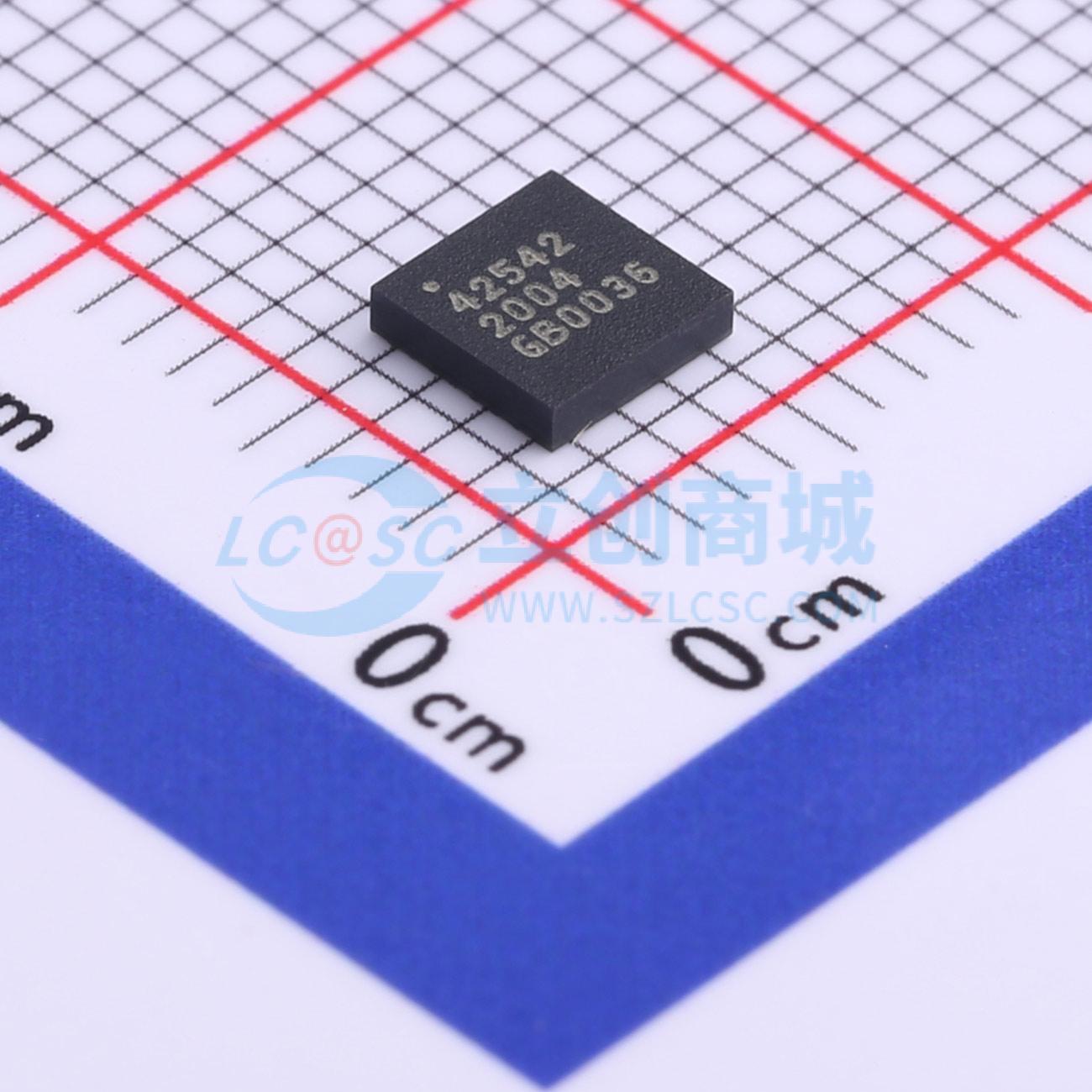

PE42542B实物图
  • PE42542B商品缩略图
  • PE42542B商品缩略图
  • PE42542B商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

PE42542B

PE42542超宽带SP4T射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
PE42542是一种采用HaRP技术增强的吸收型SP4T射频开关,适用于测试/ATE、微波和其他无线应用。该开关在9kHz至18GHz的频率范围内保持出色的RF性能和线性度。
商品型号
PE42542B
商品编号
C726144
商品封装
LGA-29(4x4)​
包装方式
编带
商品毛重
0.3克(g)

商品参数

属性参数值
商品目录射频开关
频率-
隔离度55dB
属性参数值
插入损耗4.5dB
工作电压2.3V~5.5V
工作温度-40℃~+85℃

商品概述

PE42542是一款采用HaRP™技术增强的吸收式单刀四掷(SP4T)射频开关,专为测试/自动测试设备(ATE)、微波及其他无线应用而设计。这款宽带通用开关在9 kHz至18 GHz频率范围内,能保持出色的射频性能和线性度。PE42542具有低插入损耗、高隔离性能和快速稳定时间等特点。若射频端口无直流电压,则无需使用隔直电容。 PE42542采用pSemi公司的UltraCMOS®工艺制造,这是一种在蓝宝石衬底上的绝缘体上硅(SOI)技术的专利变体。 pSemi的HaRP技术增强功能可实现高线性度和出色的谐波性能。它是UltraCMOS工艺的一项创新特性,兼具砷化镓(GaAs)的性能以及传统互补金属氧化物半导体(CMOS)的经济性和集成度。

商品特性

  • 采用HaRP技术增强
  • 快速稳定时间
  • 无栅极和相位滞后
  • 插入损耗和相位无漂移
  • 低插入损耗
    • 在3 GHz时为1.10 dB
    • 在13.5 GHz时为2.10 dB
    • 在16 GHz时为2.50 dB
    • 在18 GHz时为3.10 dB
  • 高隔离度
    • 在3 GHz时为55 dB
    • 在13.5 GHz时为33 dB
    • 在16 GHz时为29 dB
    • 在18 GHz时为26 dB
  • 静电放电(ESD)性能
    • 所有引脚的人体模型(HBM)为2500 V
    • 所有引脚的机器模型(MM)为150 V
    • 所有引脚的带电器件模型(CDM)为500 V

应用领域

  • 测试/自动测试设备(ATE)
  • 微波
  • 其他无线应用
