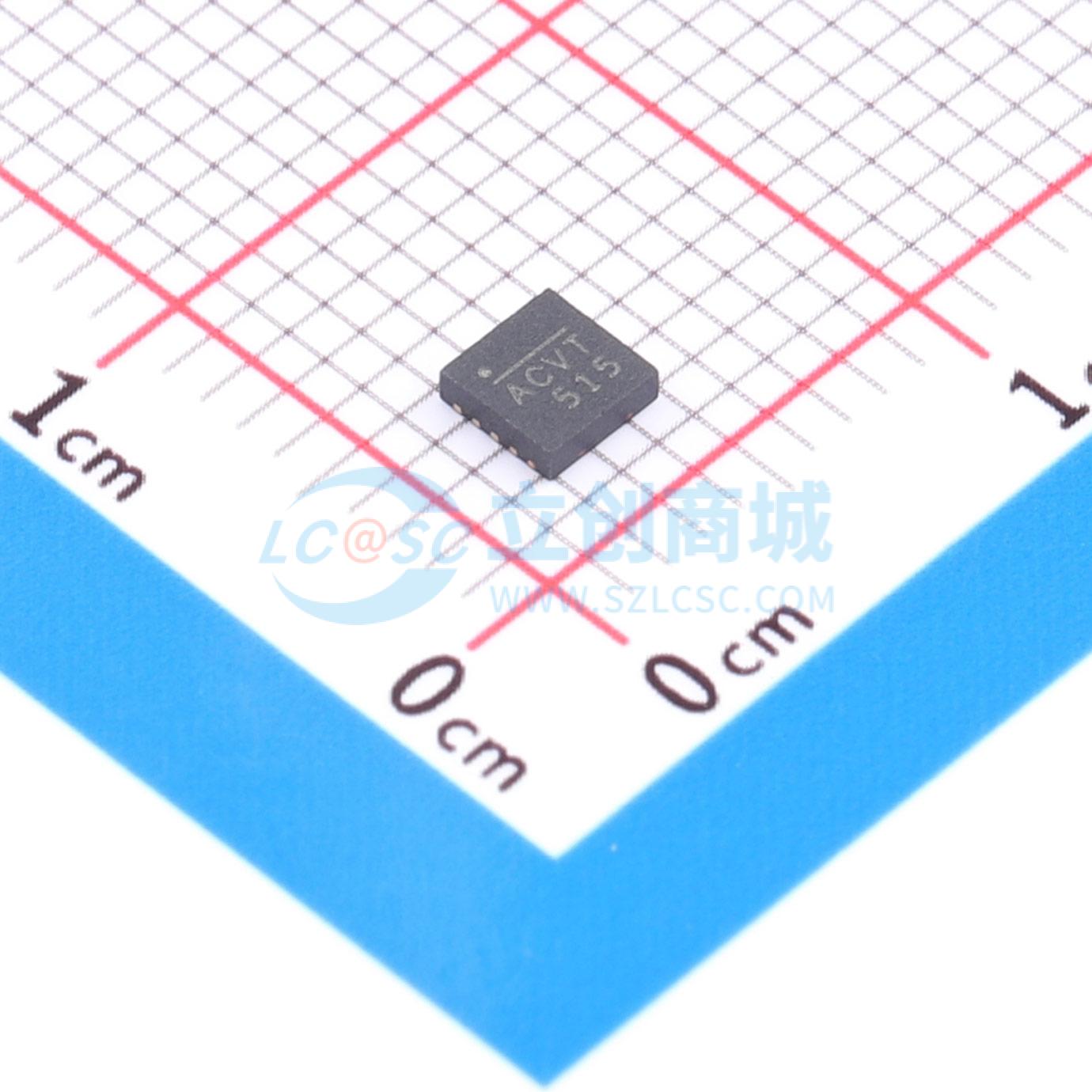

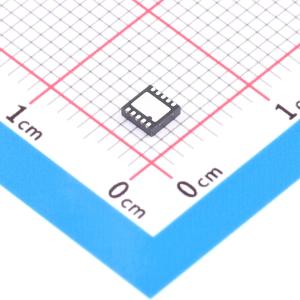

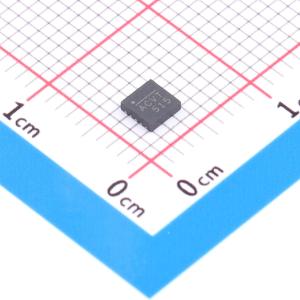

温馨提醒：图片仅供参考，商品以实物为准

MP4568GQ-Z

60V、100mA同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A以内(小电流)方案，
品牌名称: MPS(芯源)
商品型号: MP4568GQ-Z
商品编号: C6595764
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 0.165272克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

MP4568是一款高频降压型开关稳压器，集成了高端/低端高压功率MOSFET。它可提供高达100mA的高效输出。额定电压为60V的MOSFET以及4.5V至45V的工作范围，适用于汽车输入环境中的各种降压应用。5μA的关断模式静态电流使其可用于电池供电的应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，它能够在较宽的负载范围内实现高功率转换效率。启动和短路期间的开关频率也可降低，有助于防止电感电流失控。热关断功能可确保可靠的容错运行。 MP4568采用3mmx3mm QFN10封装。

商品特性

20μA静态电流
4.5V至45V宽工作范围，输入过压保护（OVP）为50V
集成60V MOSFET，导通电阻（Ron）分别为0.7Ω和2.25Ω
可编程开关频率
使用陶瓷输出电容时稳定
低输出纹波
可编程软启动
可调输入欠压锁定（UVLO）迟滞
无需电流检测电阻的精确峰值电流限制
可编程峰值电流限制
输入电压（VIN）为10V、输出电压（VOUT）为5V/2mA时，效率>90%
1.0V反馈参考电压
低关断模式电流：<5μA
3mmx3mm QFN10封装

应用领域

4mA至20mA电流环路
汽车系统
工业电源系统
分布式电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~45V
	输出电压	-
	输出电流	100mA
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
