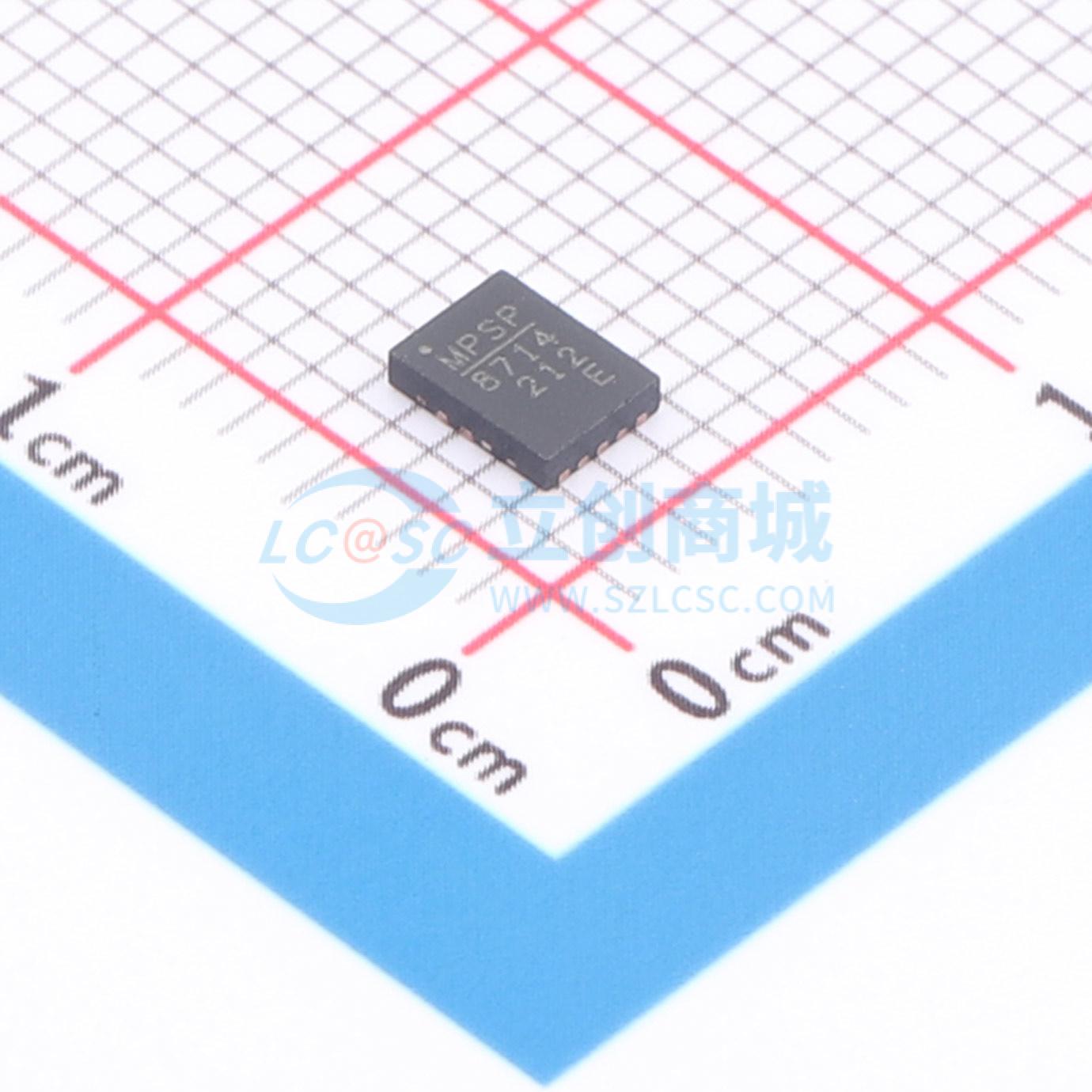

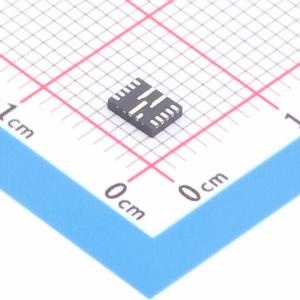

温馨提醒：图片仅供参考，商品以实物为准

MP8714GLE-Z

降压型 10A 4.5V~17V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这是一款高频、同步、整流、降压、开关模式转换器。该完全集成的解决方案可在较宽的输入电源范围内实现 10A 的输出电流，并具有出色的负载和线性调节能力。电流模式操作提供快速瞬态响应并简化环路稳定。EN/SYNC 支持外部时钟同步，漏极开路电源良好引脚 (PG) 指示输出电压何时处于标称范围内。全面的保护功能包括过压保护 (OVP)、打嗝式过流保护 (OCP) 和热关断。该产品仅需最少数量的现成标准外部组件，采用 QFN-14 (3mmx4mm) 封装。
品牌名称: MPS(芯源)
商品型号: MP8714GLE-Z
商品编号: C6595858
商品封装: QFN-14(3x4)
包装方式: 编带
商品毛重: 13.41克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	560uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	频率同步；逐波限流；可调软启动；过流保护；输出放电；工作状态指示；打嗝限流

商品概述

MP8714是一款高频、同步、整流、降压开关模式转换器。这种完全集成的解决方案可在宽输入电源范围内实现10A的输出电流，并具有出色的负载和线性调节能力。电流模式操作提供快速瞬态响应，并简化了环路稳定。EN/SYNC支持外部时钟同步，漏极开路电源良好引脚（PG）指示输出电压何时处于标称范围内。完整的保护功能包括过压保护（OVP）、打嗝式过流保护（OCP）和热关断。 MP8714仅需最少数量的现成标准外部组件，并采用QFN - 14（3mmx4mm）封装。

商品特性

4.5V至17V宽工作输入范围
10A连续输出电流
内部功率MOSFET的26mΩ高端、11mΩ低端导通电阻（RDS(ON)）
200kHz - 2MHz同步外部时钟
可编程软启动（SS）时间
漏极开路电源良好（PG）指示器
输出过压保护（OVP）
热关断
采用小型QFN - 14（3mmx4mm）封装

应用领域

平板电视和显示器
机顶盒
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~5.5V
	输出电流	10A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)
