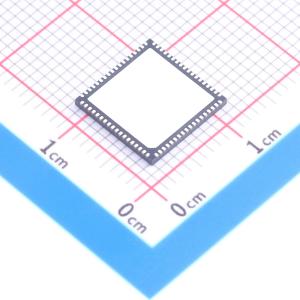

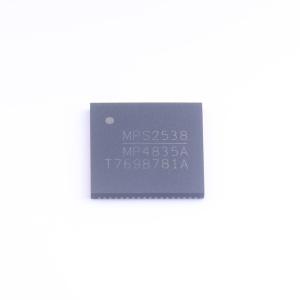

MP4835AGRD-T

带输出泄放电阻和5.0V偏置的32通道高压模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP4835A 是一款 32 通道、高压、单刀单掷（SPST）模拟开关，集成了输出泄放电阻，专为医疗超声成像应用而设计。它旨在对传输进行多路复用，并能与多个压电换能器（PZT）之间进行电压的收发。输出开关由一个 32 位串行移位寄存器控制，其后连接一个 32 位数据锁存器
品牌名称: MPS(芯源)
商品型号: MP4835AGRD-T
商品编号: C6595783
商品封装: QFN-72(10x10)
包装方式: 托盘
商品毛重: 0.775克(g)

商品参数

商品概述

MP4835A是一款32通道、高压、单刀单掷（SPST）模拟开关，集成了输出泄放电阻，专为医学超声成像应用而设计。它用于多路复用传输，并能在多个压电换能器（PZT）之间收发电压。输出开关由一个32位移位寄存器控制，其后连接一个32位数据锁存器。设有数据输出（DOUT）引脚，可实现多个器件级联，有助于减少输入/输出（I/O）控制线的数量。数据锁存器中的逻辑高电平信号会使相应的模拟开关导通，而逻辑低电平信号则使其关断。

商品特性

MP4835A无需任何高压电源，仅需两个低压电源（3.3V和5.0V）。
模拟开关能够阻断或传输高达±100V的模拟电压，峰值电流可达±1.8A。
MP4835A采用QFN - 72（10mmx10mm）封装。
无需高压电源
32通道，可处理高达±100V的模拟信号
典型开关电阻为14Ω
典型开关峰值电流为±1.8A
在5.0MHz时关断隔离度为 - 66dB
集成输出泄放电阻
时钟频率为60MHz
偏置电源为5.0V
采用QFN - 72（10mmx10mm）封装

应用领域

医学超声成像
无损检测（NDT）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(168个/托盘，最小起订量 1 个)

个

起订量：1 个168个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	工作电压	2.7V~5.5V；4.5V~5.5V
	导通时间(ton)	2us

	属性	参数值
	导通电阻(Ron)	14Ω
	关闭时间(toff)	2us
	工作温度	-25℃~+125℃
	导通电容(Con)	13pF
	传播延迟(tpd)	13ns
