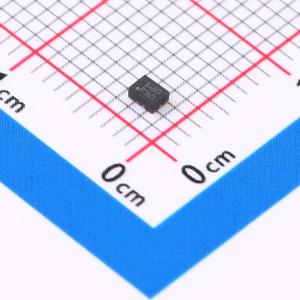

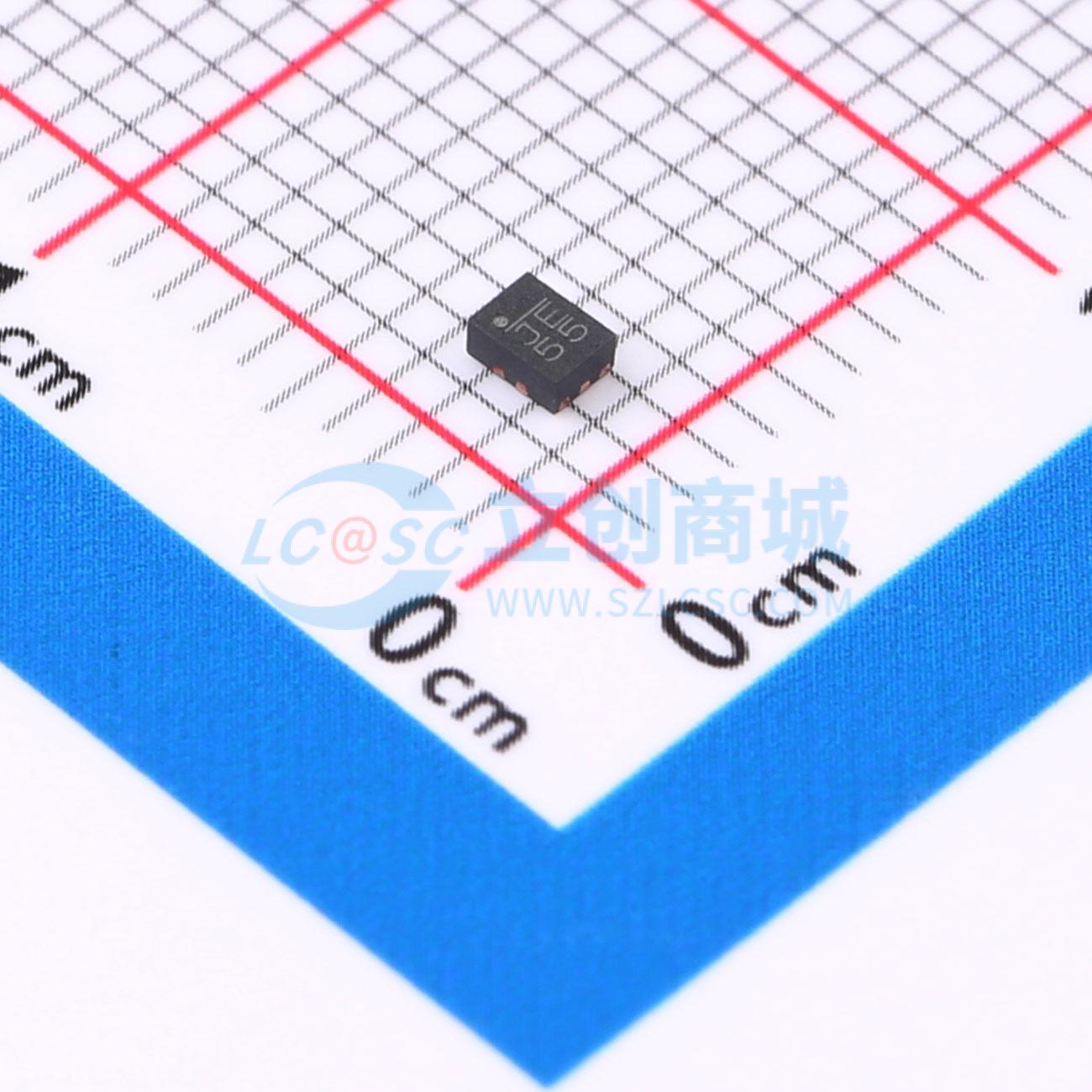

MP5016GQH-L-Z

2.7-22V、0.7-5A，带过压钳位和反向阻断功能的限流开关

SMT扩展库PCB免费打样

描述: MP5016-L 是一款保护器件，旨在保护输出端电路免受输入端瞬态影响。MP5016-L 还能保护输入端免受来自输出端的意外短路和瞬态影响。启动期间，通过限制输出端的压摆率来限制浪涌电流
品牌名称: MPS(芯源)
商品型号: MP5016GQH-L-Z
商品编号: C6595795
商品封装: QFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

MP5016-L是一款保护器件，旨在保护输出端电路免受输入端瞬态影响。MP5016-L还能保护输入端免受来自输出端的意外短路和瞬态影响。启动期间，通过限制输出端的压摆率来限制浪涌电流。压摆率由DV/DT引脚和MODE引脚设置控制。输出端的最大负载受电流限制。电流限制的大小由从ILIMIT到GND的外部电阻控制。当ILIMIT悬空时，有一个固定的2.5A电流限制。输出电压由输出过压保护（OVP）功能限制。钳位电压可通过MODE连接设置。当IC处于禁用、电源关断或热关断状态时，MP5016-L提供一个连接到外部N沟道MOSFET栅极的GATE驱动信号，以阻止电流从输出端流向输入端。 MP5016-L采用QFN - 10（1.5mmx2mm）封装。

商品特性

锁存关断热关断
2.7V至22V宽工作输入范围
26V绝对最大瞬态输入电压
可选过压钳位阈值
快速输出过压保护（OVP）响应
集成43mΩ功率MOSFET
可调电流限制，或当ILIMIT悬空时为固定电流限制
反向阻断MOSFET驱动器
通过DV/DT和MODE可编程软启动时间
硬短路保护快速响应
过流保护（OCP）和锁存关断
采用QFN - 10（1.5mmx2mm）封装

应用领域

硬盘驱动器（HDD）、固态硬盘（SSD）
热插拔
无线调制解调器数据卡
PC卡
USB电源分配
USB保护
USB3.1功率传输

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	5A

	属性	参数值
	工作电压	2.7V~22V
	导通电阻	43mΩ
	工作温度	-40℃~+125℃
	特性	过压保护(OVP)；短路保护(SCP)；过流保护(OCP)
