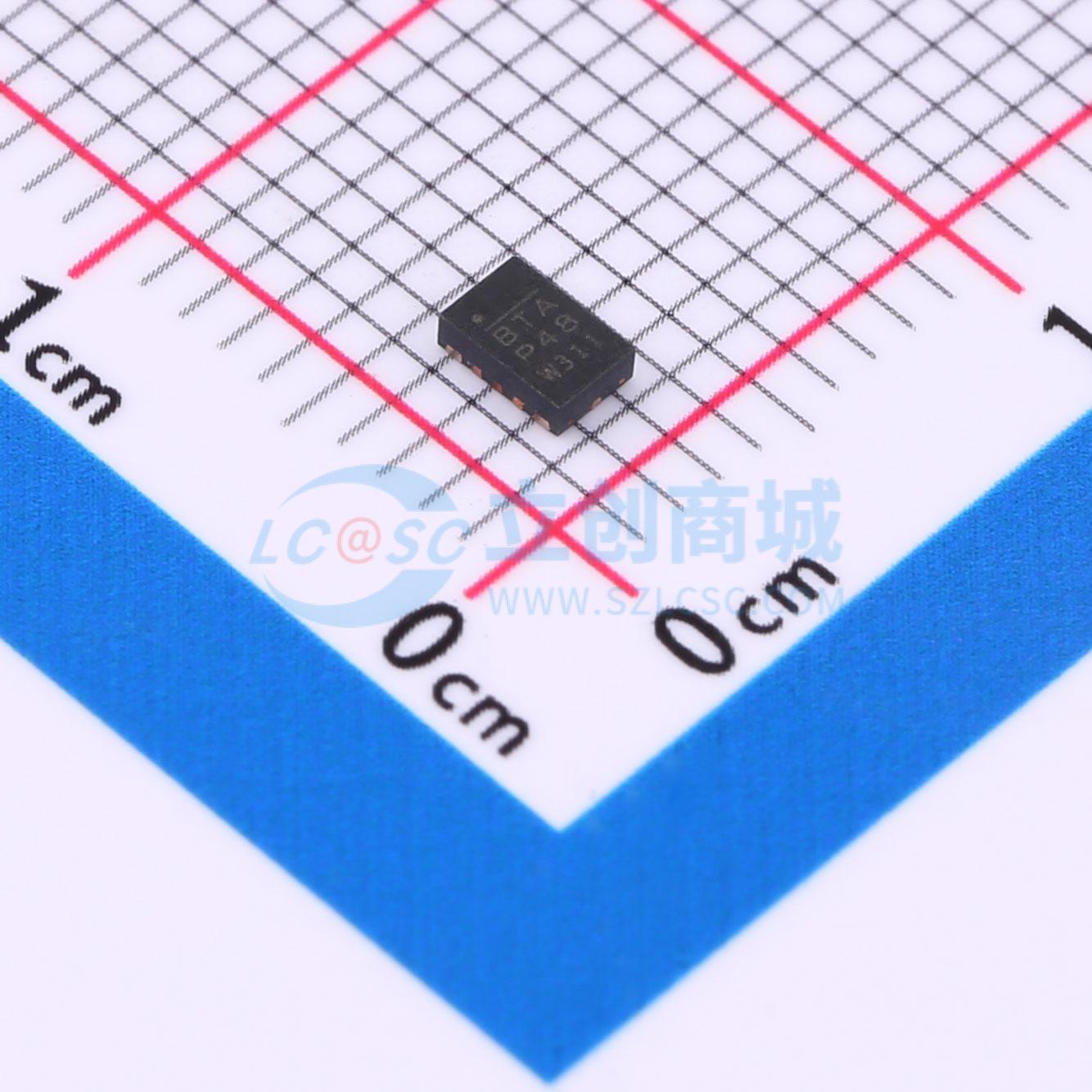

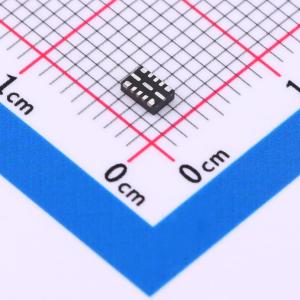

温馨提醒：图片仅供参考，商品以实物为准
MP5017AGD-Z
具备过压钳位和反向阻断功能的3V至5.5V、1A至5A限流开关
SMT扩展库PCB免费打样
- 描述
- MP5017A是一款保护器件，旨在保护输出端电路免受输入端瞬态影响。它还能保护输入端免受来自输出端的意外短路和瞬态影响。在启动期间，通过限制输出端的压摆率来控制浪涌电流
- 品牌名称
- MPS(芯源)
- 商品型号
- MP5017AGD-Z
- 商品编号
- C6595797
- 商品封装
- QFN-12(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 导通电阻 | 45mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) |
商品概述
MP5017A 是一种保护装置，设计用于在启动时通过限制输出端的上升率来控制浪涌电流。该上升率由连接到 DV/DT 引脚的小电容器控制。输出的最大负载被限流，其大小可通过 ILIMIT 和 GND 之间的外部电阻进行调节。通过一对 N 沟道 MOSFET 控制栅极电压，可以阻止任何从输出流向输入的电流。nn欠压锁定 (UVLO) 确保在设备开启之前输入电压高于最小工作阈值。如果输入电压 (VIN) 超过 5.8V，则输出电压 (VOUT) 将快速限制为 5.8V。SAS/OV 用于设置输入过压保护 (OVP) 阈值。FAULT 是一个开漏输出，当检测到任何过流、过温或输出过压故障时会报告故障（变低）。nnMP5017A 可以在 QFN-12 (2mmx3mm) 封装中获得。
