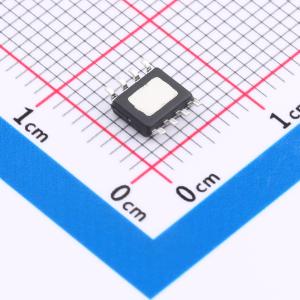

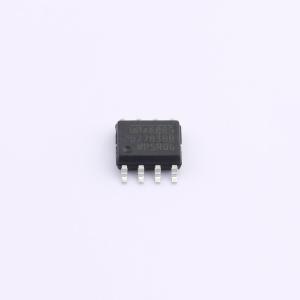

MP46885DN-LF-Z
MP46885DN-LF-Z
SMT扩展库PCB免费打样
- 描述
- MP46885是一款高压输入降压开关稳压器，可为高功率LED提供高达0.5A的恒定电流。它集成了一个高端高压功率MOSFET，电流限制为1.0A（典型值）。4.5V至80V的宽输入范围适用于各种降压应用，使其非常适合汽车、工业和通用照明应用。采用滞环电流模式控制实现快速响应，支持20kHz调光频率。MPS专有的反馈控制方案在提供典型±5%精度的LED电流的同时，最大限度地减少了外部元件的数量。开关频率高达2MHz，因此允许使用小尺寸元件。热关断、短路保护和可选的输出电压限制功能确保了可靠、容错的操作。170μA的静态电流使其可用于电池供电的应用。MP46885采用带散热焊盘的SOIC8封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP46885DN-LF-Z
- 商品编号
- C6595767
- 商品封装
- SOIC-8E
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 2MHz | |
| 通道数 | 1 | |
| 输出电流 | 500mA | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
MP46885是一款高压输入降压开关稳压器，可为高功率LED提供高达0.5A的恒定电流。它集成了一个高端高压功率MOSFET，电流限制为1.0A（典型值）。4.5V至80V的宽输入范围适用于各种降压应用，使其非常适合汽车、工业和通用照明应用。采用滞环电流模式控制实现快速响应，支持20kHz调光频率。MPS专有的反馈控制方案在提供典型±5%精度的LED电流的同时，最大限度地减少了外部元件的数量。 开关频率高达2MHz，因此允许使用小尺寸元件。热关断、短路保护和可选的输出电压限制功能确保了可靠、容错的操作。170μA的静态电流使其可用于电池供电的应用。 MP46885采用带散热焊盘的SOIC8封装。
商品特性
- 4.5V至80V宽工作输入范围
- 无需输出电容
- ±5%的LED电流精度
- 滞环控制：无需补偿
- 高达2MHz的开关频率
- 高达20kHz的调光频率
- 专用PWM调光控制输入
- 集成高端MOSFET的短路保护
- 可选输出电压限制
- 热关断
- 200mV参考电压，实现高效率
- 高达95%的效率
- 170μA静态电流
- 采用带散热焊盘的SOIC8封装
应用领域
- 高功率LED驱动器
- 汽车、工业和通用照明
- 恒流源
