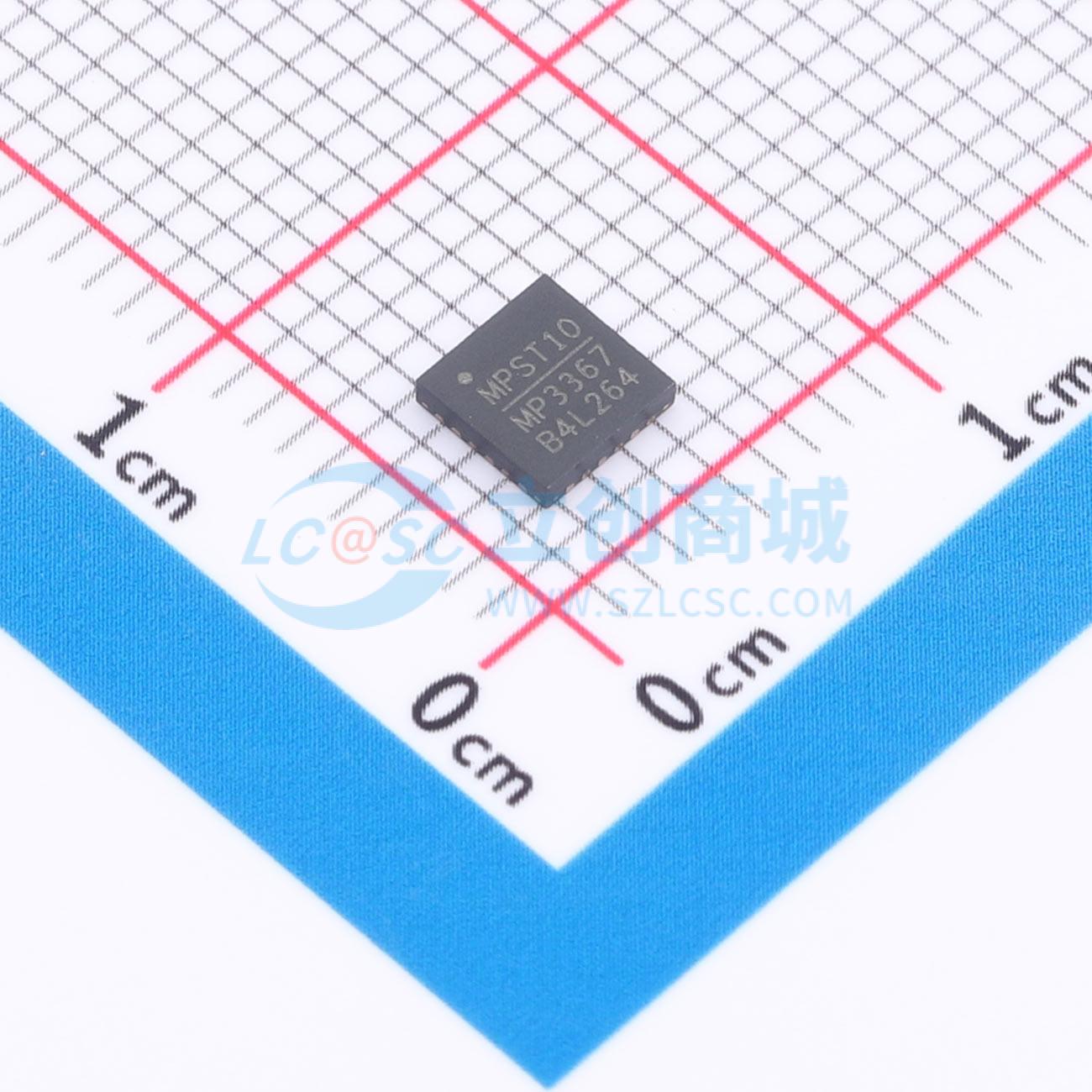

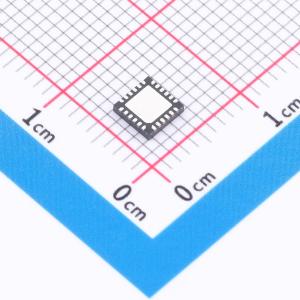

温馨提醒：图片仅供参考，商品以实物为准
MPQ3367GR-AEC1-Z
具备15000:1调光比和I²C接口的六路升压型WLED驱动器，每通道最大输出电流150mA
SMT扩展库PCB免费打样
- 描述
- 是一款具有6通道电流源的升压转换器，用于驱动中小尺寸LCD面板背光的白色LED阵列。使用峰值电流模式作为PWM控制架构来调节升压转换器。六个通道的电流源应用于LED阴极以调节LED亮度，将每个LED串中的电流调节到由外部电流设置电阻设置的值，串间电流调节精度为2.5%。采用低导通电阻MOSFET和低裕量电压，以实现更高效率
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ3367GR-AEC1-Z
- 商品编号
- C6595636
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.290455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3.5V~36V | |
| 开关频率 | 400kHz~2.2MHz | |
| 通道数 | 6 | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2.5% |
商品概述
MPQ3367 是一款带有 6 通道电流源的升压转换器，旨在驱动中小尺寸 LCD 面板背光用的白光 LED 阵列。 MPQ3367 采用峰值电流模式作为其 PWM 控制架构来调节升压转换器。6 通道电流源接入 LED 阴极以调节 LED 亮度。MPQ3367 将每个 LED 串的电流调节到由外部电流设置电阻设定的值，串间电流调节精度为 2.5%。 MPQ3367 采用低导通电阻 MOSFET 和低压差电压，旨在实现更高效率。它具有标准的 I²C 数字接口，便于使用。开关频率可通过电阻、I²C 接口或外部时钟进行编程。 MPQ3367 通过 PWM 输入提供模拟、PWM 和混合调光模式。可通过 I²C 接口或 MIX/AD 引脚选择调光模式。它还具有相移功能，可消除 PWM 调光期间的噪声。 该器件包含强大的保护功能，以确保其安全运行。保护模式包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP)、LED 短路和开路保护。还有一个选项可在高温时自动降低 LED 电流。 MPQ3367 提供 QFN - 24 4mmx4mm 和 TSSOP28 - EP 封装。
商品特性
- 3.5V 至 36V 输入电压范围
- 6 通道，每通道最大 150mA
- 内部 100mΩ、50V MOSFET
- 可编程至 2.2MHz 开关频率 (fSW)
- 外部同步开关功能
- 通过 PWM 输入实现多调光操作模式，包括：
- 直接 PWM 调光
- 模拟调光
- 具有 25%/12.5% 转换点的混合调光
- 在 FPWM ≤ 200Hz 的 PWM 调光下，调光比为 15000:1
- 通过 PWM 调光信号输入进行模拟调光时，调光比为 200:1
- 出色的 EMI 性能，频率扩频
- I²C 接口
- 用于 PWM 调光的相移功能
- 2.5% 电流匹配
- 逐周期电流限制
- 断开 VOUT 与 VIN 的连接
- 可选的高温时 LED 电流自动降低功能
- LED 短路/开路、OTP、OCP、电感短路保护
- 可编程的 LED 短路阈值
- 可编程的 OVP 阈值
- 故障指示信号输出
- QFN - 24 4mmx4mm 和 TSSOP28 - EP 封装
- 通过 AEC - Q100 认证
应用领域
- 平板电脑/笔记本电脑
- 汽车显示屏
