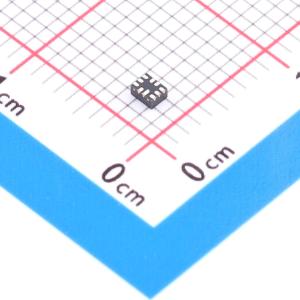

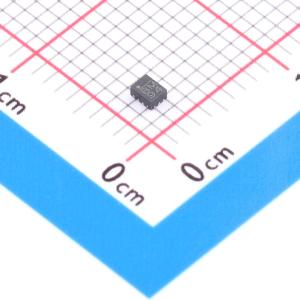

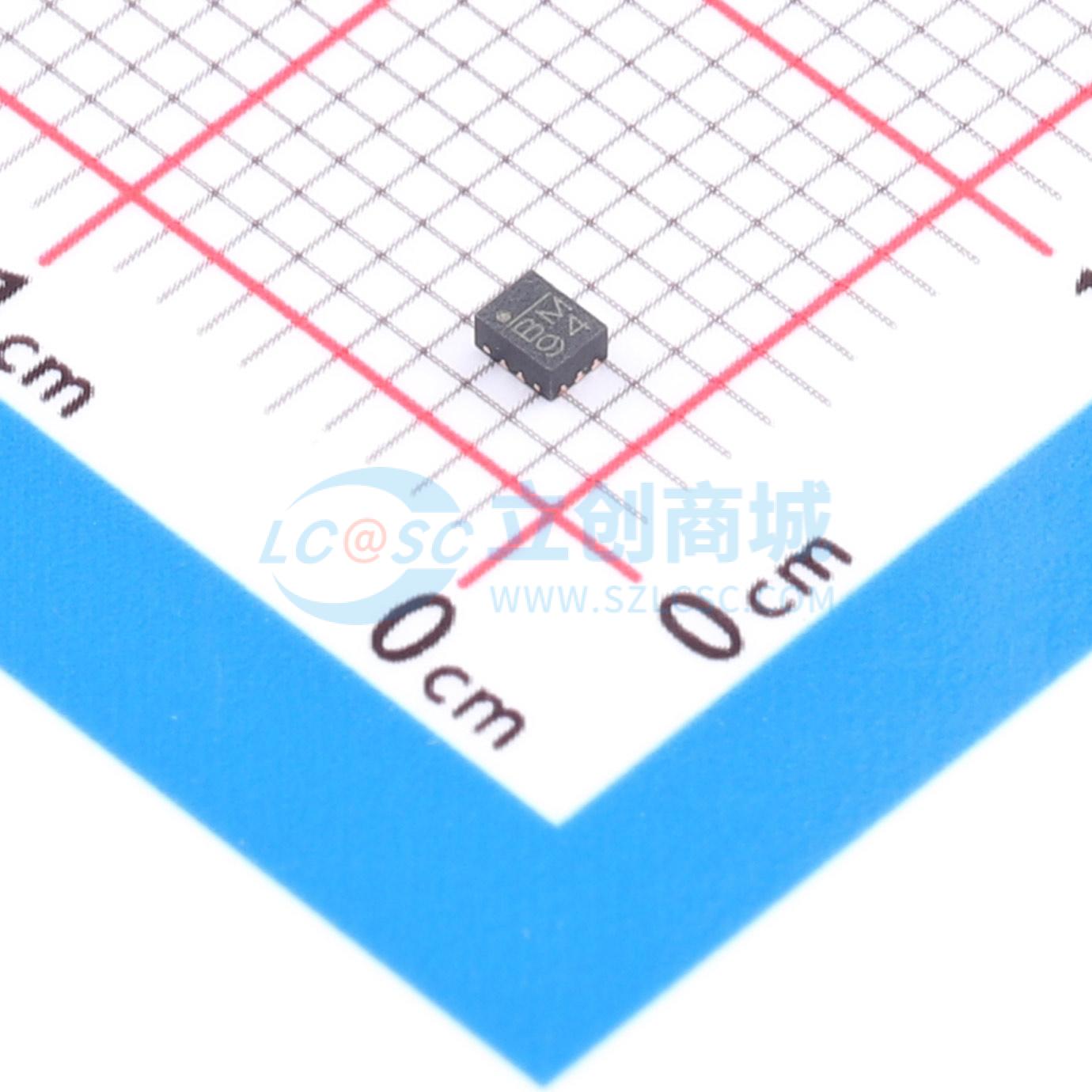

MP3309GQG-Z

2.7V-5.5V输入、35V输出、可编程白光LED驱动器

SMT扩展库PCB免费打样

描述: 是一款用于2.7V至5.5V输入的WLED升压转换器，采用峰值电流模式来调节通过外部低端电阻感测的LED电流。200mV反馈电压和同步整流可降低功率损耗并减少PCB空间需求。具有可编程开关频率以优化效率，支持模拟和PWM调光。此外，具有LED开路保护、逐周期电流限制保护、欠压保护和热关断保护。
品牌名称: MPS(芯源)
商品型号: MP3309GQG-Z
商品编号: C6595706
商品封装: QFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.163克(g)

商品参数

商品概述

MP3309是一款适用于2.7V至5.5V输入的WLED升压转换器，采用峰值电流模式来调节通过外部低端电阻感测到的LED电流。200mV的反馈电压和同步整流技术可降低功率损耗并减少PCB空间需求。 MP3309具有可编程开关频率，可优化效率。它同时支持模拟调光和PWM调光。此外，MP3309具备LED开路保护、逐周期限流保护、欠压保护和热关断保护功能。

商品特性

2.7V至5.5V输入电压
模拟调光和PWM调光
可编程开关频率
低至200mV的反馈电压，室温下精度为±1%
内部软启动
欠压锁定（UVLO）、热关断和过流保护（OCP）
采用QFN - 10（1.4mmx1.8mm）封装

应用领域

功能手机和智能手机
平板电脑
<10英寸视频显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5.5V
	开关频率	640kHz
	通道数	1
	输出电压	35V
	输出电流	20mA

	属性	参数值
	调光	模拟；PWM
	特性	过流保护(OCP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	1%
