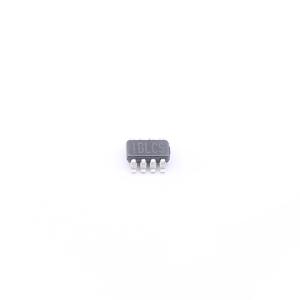

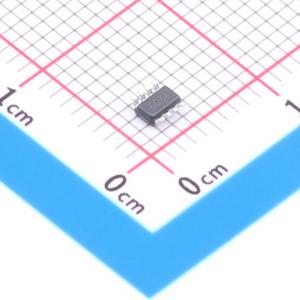

温馨提醒：图片仅供参考，商品以实物为准

MP3363GJ-Z

单串、1.8V最小输入电压、36V输出的升压型LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款固定频率转换器，适用于低电流和高电流升压应用。低0.2V反馈电压(VFB)在白光LED驱动应用中提供更高效率。可调节输出电压(VOUT)高达36V，效率高达95%。电流模式调节和外部补偿组件允许在各种输入电压下优化控制环路。支持在同一引脚进行模拟调光和脉宽调制(PWM)调光。调光频率低于2kHz的输入PWM信号启动PWM调光，而调光频率高于5kHz的输入PWM信号启动模拟调光。软启动、逐周期电流限制和输入欠压锁定(UVLO)保护可防止敏感的外部电路在启动或潜在过载电流条件下损坏或过度应力。采用TSOT23-8封装。
品牌名称: MPS(芯源)
商品型号: MP3363GJ-Z
商品编号: C6595716
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.22125克(g)

商品参数

商品概述

MP3363是一款固定频率转换器，非常适合低电流和高电流升压应用。低至0.2V的反馈电压（VFB）在白光LED驱动应用中可实现更高的效率。 MP3363可将输出电压（VOUT）调节至最高36V，效率高达95%。电流模式调节和外部补偿组件使MP3363控制环路能够在各种输入电压下实现优化。 MP3363在同一引脚支持模拟调光和脉冲宽度调制（PWM）调光。调光频率低于2kHz的输入PWM信号启动PWM调光，而调光频率高于5kHz的输入PWM信号启动模拟调光。软启动、逐周期电流限制和输入欠压锁定（UVLO）保护可防止敏感的外部电路在启动或潜在过载电流情况下受到损坏或过度应力。 MP3363采用TSOT23 - 8封装。

商品特性

1.8V至36V宽输入电压范围
1A峰值电流限制
0.5μA关断电流
低至200mV反馈电压（VFB）
200kHz至2.2MHz可配置开关频率（fSW）
内部100mΩ、40V功率开关
高效率
模拟调光和脉冲宽度调制（PWM）调光
欠压锁定（UVLO）保护
LED开路/短路保护
FB至GND短路保护
软启动
热关断（TSD）
采用TSOT23 - 8封装

应用领域

两节AA电池供电的背光源
LCD背光源
通用照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	1.8V~36V
	开关频率	200kHz~2.2MHz
	通道数	1

	属性	参数值
	输出电压	200mV~36V
	调光	PWM；模拟
	拓扑结构	升压
	工作温度	-40℃~+125℃
