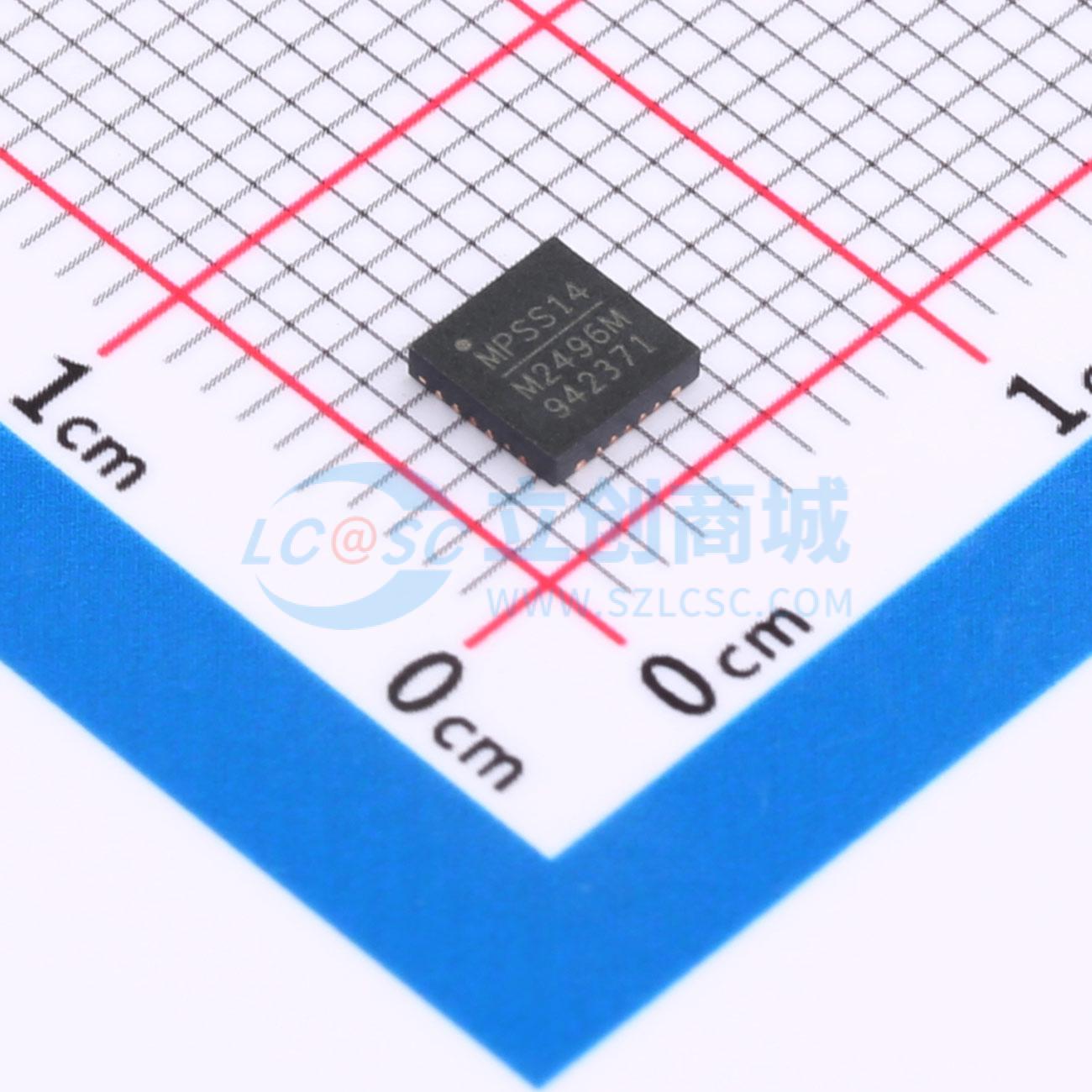

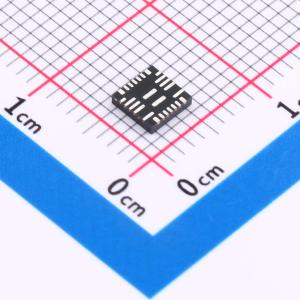

温馨提醒：图片仅供参考，商品以实物为准
MP2496MGR-Z
36V 2.5A 频率可选降压转换器，带单USB充电端口
- 描述
- MP2496是一款集成单片式、降压、开关模式转换器,具有USB充电端口。它支持BC1.2标准,提供2.5A连续输出电流,具有宽输入电压范围（7V至36V）和固定5V输出电压。该芯片具有多种保护功能,包括过压保护、过流保护和热关断。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2496MGR-Z
- 商品编号
- C6595639
- 商品封装
- QFN-26(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~36V | |
| 输出电压 | 5V | |
| 输出电流 | 2.5A | |
| 开关频率 | 350kHz；150kHz；250kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MP2496集成了一个单片降压开关模式转换器、一个单路USB限流开关和充电端口识别电路。在较宽的输入电源范围内，MP2496可实现2.5A的连续输出电流，并具有出色的负载和线性调整率。 USB开关的输出具有限流功能。MP2496提供一个USB专用充电端口（DCP），支持电池充电规范1.2（BC1.2）、分压模式和1.2V/1.2V模式，无需用户进行外部操作。 输出电压具有可编程的线路压降补偿功能。 全面的保护功能包括打嗝式限流、输出过压保护（OVP）和热关断。 MP2496仅需少量易于获取的标准外部元件，采用QFN - 26（4mmx4mm）封装。
商品特性
- 7V至36V宽工作输入电压范围
- 带线路压降补偿的固定5V输出电压
- 精确的USB输出电流限制
- 40mΩ/32mΩ低RDS(ON)内部降压功率MOSFET
- 24mΩ低RDS(ON)内部USB功率MOSFET
- 350kHz / 250kHz / 150kHz频率可选
- 可编程线路压降补偿
- 输出过压保护（OVP）
- 打嗝式限流
- 支持BC1.2的DCP方案、分压模式和1.2V/1.2V模式
- USB、DP和DM的±8kV HBM ESD等级
- 采用QFN - 26（4mmx4mm）封装
应用领域
- USB专用充电端口（DCP）
- 汽车点烟器适配器
- 线性充电器电源
