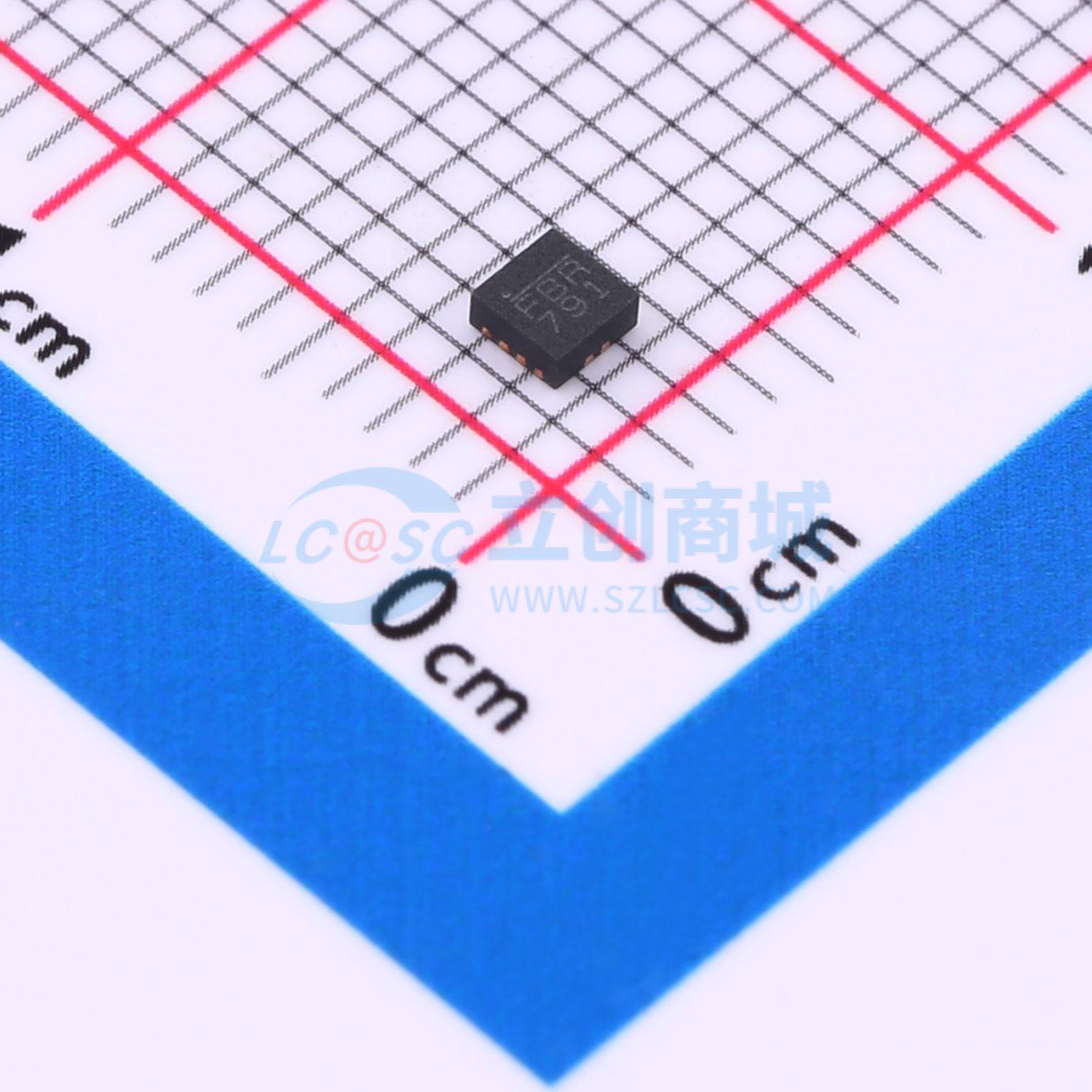

温馨提醒：图片仅供参考，商品以实物为准
MP28200GG-Z
降压型 200mA 2V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DCDC降压，电源输入7V以内，1A以内(小电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP28200GG-Z
- 商品编号
- C6595668
- 商品封装
- QFN-12(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 200mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MP28200是一款单片电源管理单元，包含200mA高效降压开关转换器。当负载电流低至μA范围时，纳安级静态电流可实现极高的效率。MP28200的最低输入电压低至2V，允许系统直接由电池供电。 恒定导通时间控制方案可实现快速瞬态响应和高光负载效率，且所需电容最少。通过集成误差放大器来校正输出电压，可实现精确稳压。 CTRL引脚可控制开关和输出电压选择功能。 故障保护功能包括欠压锁定（UVLO）、过流保护（OCP）和热关断。 MP28200所需的现成标准外部元件数量极少，采用小型QFN - 12（2mmx2mm）封装。
商品特性
- 超低静态电流（Iq）：500nA
- 2.0V至5.5V宽工作输入范围
- 7档可选输出电压，最大输出电流200mA
- 连续导通模式（CCM）下开关频率为1.5MHz
- 降压模式下占空比为100%
- 内置0.25Ω和0.25Ω功率MOSFET开关
- 逐周期过流保护（OCP）
- 具备打嗝模式的短路保护（SCP）
- 过温保护（OTP）
- 采用QFN - 12（2mmx2mm）封装
应用领域
- 可穿戴设备
- 物联网
- 便携式仪器
- 电池供电设备
